In qualità di produttore professionale cinese, Guanshuo Precision sviluppa e produce in serie alberi motore ad alta velocità in modo indipendente. Basandosi su una tecnologia di elaborazione di precisione sviluppata internamente e su linee di produzione di rettifica CNC complete per produrre alberi rotanti di precisione a livello di micron, lancia anche la serie di alberi motore in lega ad alta resistenza Hard Alloy Motor Shaft, adattandosi ai requisiti di funzionamento stabile a lungo termine di varie apparecchiature rotanti ad altissima velocità. Diversamente dai normali alberi motore standard, ottimizza completamente il materiale, l'equilibrio dinamico, la precisione della lavorazione e il trattamento superficiale per risolvere problemi fondamentali come grandi vibrazioni, scarsa resistenza all'usura, risposta lenta e durata di servizio insufficiente quando si acquistano apparecchiature di fascia alta. La fabbrica è dotata di un set completo di strumenti di test di precisione, ispezione di qualità dell'intero processo tracciabile, supporta la personalizzazione di disegni non standard e campioni gratuiti e fornisce soluzioni complete di supporto per alberi rotanti per produttori di apparecchiature industriali globali.
L'albero è un componente fondamentale della trasmissione rotante ad alta precisione. L'albero motore in lega dura è sviluppato sulla base di substrati in lega ad alta resistenza per apparecchiature operative ad altissima velocità. Diversamente dagli alberi motore ordinari civili, si concentra su condizioni di lavoro rigorose di alta velocità di rotazione, carico elevato e basse vibrazioni.
1. Funzione principale:Trasmette la coppia del motore e mantiene stabile la rotazione ad alta velocità del rotore. La struttura leggera con bassa inerzia migliora la velocità di risposta dinamica delle apparecchiature; la coassialità a livello di micron riduce la generazione di calore derivante dall'attrito ad alta velocità e il trattamento superficiale rinforzato migliora la resistenza all'usura e alla corrosione per resistere alla forza centrifuga e ai carichi alternati generati dal funzionamento ad alta velocità a lungo termine.
2. Applicazione di base:Come albero di supporto centrale di mandrini e motori ad alta velocità, è abbinato a macchine complete di linee di produzione automatiche ad alta velocità e apparecchiature di lavorazione di precisione.
Questa serie di alberi motore ad alta velocità presenta molteplici vantaggi principali nel settore. L'albero motore in lega dura costituisce una competitività del prodotto irriproducibile attraverso il doppio aggiornamento di materiali e processi, soddisfacendo pienamente i severi requisiti dell'approvvigionamento di apparecchiature di fascia alta per stabilità, durata e alta precisione.
1. Grado di equilibrio dinamico industriale di alto livello:Dopo una precisa correzione del bilanciamento dinamico, il grado di bilanciamento dinamico può raggiungere G1 o superiore, con vibrazioni estremamente basse durante il funzionamento ad alta velocità dell'apparecchiatura, eliminando jitter e rumore anomalo in condizioni di lavoro ad alta velocità.
2. Elaborazione di precisione a livello di micron:Adotta la tecnologia di rettifica ultrafine, l'eccentricità radiale e la coassialità sono controllate entro l'intervallo di micron, l'eccentricità dell'albero ≤ 0,001 ~ 0,003 mm, riducendo notevolmente l'accumulo di calore derivante dall'attrito ad alta velocità, soddisfacendo rigorosi standard di approvvigionamento di mandrini di precisione ad alta velocità.
3. Struttura ad alta resistenza e resistente alla fatica:Il substrato in lega ad alta resistenza, combinato con processi di rafforzamento composito come tempra, rinvenimento e nitrurazione, sufficiente rigidità dell'albero, può resistere alla forza centrifuga continua e ai carichi alternati durante il funzionamento ad alta velocità a lungo termine senza facili deformazioni e danni.
4. Design leggero e a bassa inerzia:La struttura ottimizzata dell'albero riduce il momento di inerzia, migliora le prestazioni di risposta dinamica delle apparecchiature e si adatta ai requisiti operativi di alta efficienza delle linee di produzione ad alta velocità.
5. Strato superficiale resistente all'usura multiprocesso:Sono disponibili tre trattamenti superficiali tra cui tempra, cromatura e rivestimento ceramico. La superficie finita ha un'elevata durezza e un basso coefficiente di attrito, adattandosi perfettamente agli scenari di lubrificazione oil-free e a basso contenuto di olio ad alta velocità.
Tutti i parametri sono dati standard misurati dalla fabbrica senza contrassegni falsi. La tolleranza dimensionale può essere ottimizzata in base alle esigenze di attrezzatura dei clienti. I parametri delle specifiche standard sono mostrati nella tabella seguente:
| Elemento parametro | Valore standard | Standard di tolleranza corrispondente |
|---|---|---|
| Gamma di diametri esterni dell'albero | φ5～φ50 mm | h6/h5 |
| Rugosità superficiale | Ra0,2～Ra0,4 | Rettifica degli specchi a livello micron |
| Eccentricità dell'albero | ≤0,001~0,003 millimetri | Controllo della coassialità a livello di micron |
Supporto degli standard tecnologici di lavorazione: trattamento termico di tempra e rinvenimento, rafforzamento della nitrurazione, rettifica cilindrica esterna ultrafine; tre opzioni di trattamento superficiale: tempra, galvanica con cromo duro, rivestimento ceramico.
1. Attrezzatura del motomandrino ad alta velocità:Albero di trasmissione di lavorazione CNC di precisione e incisione di mandrini ad alta velocità. L'elevata rigidità dell'albero motore in lega dura garantisce che la precisione non diminuisca durante la lavorazione di precisione a lungo termine.
2. Motori industriali ad alta velocità:Supportando alberi rotanti per nuove apparecchiature di automazione energetica e motori di trasporto ad alta velocità, le caratteristiche di bassa vibrazione riducono il tasso di guasto complessivo delle macchine complete.
3. Linee di produzione ad alta velocità completamente automatiche:Componenti rotanti di apparecchiature di smistamento e taglio ad alta velocità. Il design leggero migliora l'efficienza operativa della linea di produzione.
4. Apparecchiature per il trattamento di precisione:Parti di trasmissione di strumenti di precisione da laboratorio e piccole apparecchiature di lucidatura ad altissima velocità.
La fabbrica è impegnata da oltre dieci anni nella produzione di hardware di precisione ed è un fornitore fondamentale nei settori dei veicoli a nuova energia, dell'automazione industriale e degli elettrodomestici. Ha marchi cooperativi a lungo termine tra cui Decathlon, Omron, Yasi e altri noti marchi nazionali ed esteri. I prodotti sono venduti a Guangzhou, Jiangsu, Fujian, Shandong e in altre regioni nazionali. Ha partecipato alla fiera di importazione ed esportazione di hardware ed apparecchi elettrici di Ningbo nel novembre 2025, fornisce merci all'estero in lotti e accumula un gran numero di casi di appalti di produttori di apparecchiature transfrontaliere.
In quanto impresa high-tech nazionale, Guanshuo Precision dispone di qualifiche complete e sistema di controllo qualità. Tutte le serie di alberi motore in lega dura implementano standard di ispezione di qualità unificati per garantire la stabilità del prodotto fin dalla fonte.
1. Certificazione del sistema:L'azienda ha superato la certificazione del sistema di gestione della qualità ISO9001, implementa un sistema di tracciabilità della qualità dell'intero processo nella produzione di massa e può implementare gli standard di ispezione di qualità ISO/TS16949 per ordini di grandi lotti.
2. Supporto alla tecnologia brevettuale:Possedendo 11 brevetti di modelli di utilità per alberi motore e parti di supporto dei cuscinetti, tra cui albero portante con funzione di posizionamento, albero motore sigillato, albero portante giuntato e altre strutture sviluppate autonomamente, che ottimizzano l'assemblaggio, la lubrificazione e le prestazioni di tenuta degli alberi rotanti, tutti i brevetti possono fornire certificati per la verifica.

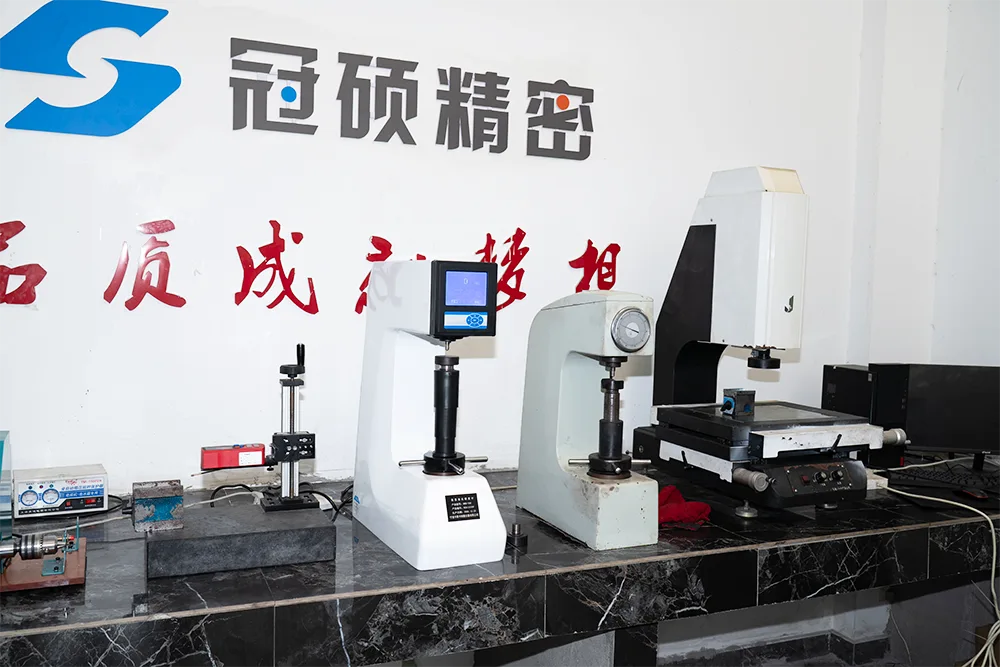

3. Attrezzatura completa per prove di precisione:L'officina è dotata di durometro, proiettore 2D, rugosimetro superficiale, centro di prova ingranaggi, tester di cilindricità e altri strumenti di prova professionali; un dipartimento di ispezione qualità a tempo pieno con 6 membri dello staff effettua un'ispezione completa in tre fasi di materie prime, prodotti semilavorati e prodotti finiti.
4. Supporto per le apparecchiature di produzione:26 rettificatrici cilindriche CNC, 6 rettificatrici senza centri ad alta precisione, apparecchiature di ispezione ottica completamente automatiche, centri di lavoro compositi di tornitura-fresatura e più di 60 altre apparecchiature CNC possono produrre stabilmente alberi rotanti di precisione a livello di micron con errori dimensionali uniformemente controllabili dei prodotti in serie.
Gli alberi motore comuni sul mercato generalmente presentano carenze quali un basso grado di equilibrio dinamico, un'ampia tolleranza di runout, un facile surriscaldamento e usura durante il funzionamento ad alta velocità a lungo termine. L'albero motore ad alta velocità Guanshuo presenta evidenti lacune rispetto a prodotti simili e la tecnologia esclusiva dell'albero motore in lega dura costituisce una competitività differenziata:
1. Standard di equilibrio dinamico più elevato:Gli alberi motore convenzionali della concorrenza sono per lo più di grado G2.5/G6, mentre i nostri prodotti raggiungono stabilmente il grado G1, leader dei concorrenti nel controllo delle vibrazioni in condizioni di lavoro ad altissima velocità.
2. Controllo di precisione più rigoroso:La maggior parte dei produttori comuni controlla solo l'eccentricità dell'albero superiore a 0,005 mm, mentre la nostra fabbrica la controlla rigorosamente entro 0,003 mm e la tecnologia di rettifica ultrafine riduce la perdita di attrito.
3. Maggiore capacità di personalizzazione:Il team di ricerca e sviluppo di proprietà con 3 tecnici ingegneri professionisti supporta la progettazione collaborativa di disegni 3D, l'adeguamento di dimensioni non standard e la personalizzazione di trattamenti superficiali speciali e può eseguire campioni di lotti di piccole e medie dimensioni.
4. Condizioni di lavoro durevoli applicabili più ampie:Il processo di rafforzamento composito + molteplici rivestimenti resistenti all'usura possono adattarsi alla lubrificazione senza olio e agli scenari di funzionamento continuo ad alto carico, mentre gli alberi in lega ordinaria sono adatti solo per il funzionamento continuo a basso contenuto di olio.
5. Servizio di supporto unico:Servizio completo, dalla progettazione del disegno, alla produzione di prova del campione, alla produzione di massa fino alla manutenzione post-vendita. La maggior parte dei peer fornisce solo beni spot standardizzati senza supportare il supporto tecnico.
I clienti possono avanzare requisiti di personalizzazione in base alle condizioni di lavoro delle apparecchiature. Il flusso di lavorazione standardizzato della fabbrica è chiaro e trasparente e per ogni fase è possibile fornire un feedback sull'avanzamento della produzione. L'intero processo di produzione di personalizzazione dell'albero motore in lega dura è suddiviso in sei collegamenti:
1. Docking della domanda e progettazione del disegno:Gli ingegneri collegano i parametri tecnici del cliente, completano la verifica dei disegni 3D in modo collaborativo ed emettono piani di ottimizzazione dei costi contemporaneamente;
2. Selezione delle materie prime:Selezionare substrati in lega ad alta resistenza, che possono essere messi in produzione solo dopo aver superato l'ispezione della durezza e della composizione del materiale;
3. Lavorazione grezza CNC:I torni CNC a cinque assi e le apparecchiature composite di tornitura-fresatura completano il taglio della forma base del corpo dell'albero;
4. Rafforzamento del trattamento termico:Tempra e rinvenimento, trattamento di nitrurazione per migliorare la rigidità dell'albero e la resistenza alla fatica;
5. Rettifica di precisione ultrafine:Lavorazione di rettificatrici cilindriche esterne e rettificatrici senza centri ad alta precisione per il controllo della rugosità e della coassialità superficiale;
6. Trattamento superficiale e ispezione finale:Eseguire la tempra, la cromatura e il rivestimento ceramico secondo necessità, testare dimensioni, durezza, concentricità ed equilibrio dinamico con set completi di strumenti e conservare in magazzino dopo aver superato l'ispezione.
L'avanzamento della produzione supporta un feedback visivo 48 ore, gli ordini di emergenza possono aprire canali di produzione accelerati e gli ordini di massa supportano il servizio di gestione dell'inventario VMI.
1. Consultazione tecnica:Consultazione gratuita sulla corrispondenza dei parametri, consiglia modelli di alberi motore ad alta velocità adatti in base alla velocità, al carico e alle condizioni di lubrificazione dell'attrezzatura del cliente;
2. Supporto campione:È possibile fornire campioni gratuiti e contemporaneamente emettere rapporti di prova del prodotto per verificare l'adattabilità dell'apparecchiatura;
3. Ottimizzazione dello schema:Adattare lo schema di processi e materiali in base ai requisiti di costo del cliente per controllare i costi di approvvigionamento senza ridurre la precisione.
1. Tracciabilità dell'ispezione di qualità dell'intero processo:Conservare le registrazioni dei test per ogni lotto di prodotti e risalire alle attrezzature e alle procedure di lavorazione in caso di problemi dimensionali;
2. Risposta flessibile all'ordine:È possibile effettuare campioni sia all'ingrosso di massa che in piccoli lotti, supportando ordini transfrontalieri in patria e all'estero.
1. Garanzia lunga estesa:Tutti i prodotti forniscono un periodo di garanzia estesa unificato di 24 mesi;
2. Diagnosi dei guasti:Fornire un servizio di diagnosi remota online entro 48 ore per i clienti globali le cui apparecchiature presentano guasti al funzionamento dell'albero rotante;
3. Supporto tecnico per l'iterazione:Schemi gratuiti di aggiornamento dei processi e di ottimizzazione dell'iterazione del prodotto;
4. Database di funzionamento e manutenzione dell'attrezzatura:Creazione di un database sull'usura degli accessori per i clienti cooperativi per avvisare tempestivamente del ciclo di sostituzione e ridurre le perdite dovute a fermi macchina.
R: La correzione del bilanciamento dinamico dell'albero motore ad alta velocità della nostra fabbrica può raggiungere stabilmente il grado G1 e alcuni modelli personalizzati possono raggiungere standard più elevati superiori a G1. Il valore di vibrazione è estremamente basso durante il funzionamento ad alta velocità, il che soddisfa pienamente i requisiti di funzionamento stabile a lungo termine dei motori ad altissima velocità e dei mandrini di precisione, ed è anche l'indice fondamentale per distinguere gli alberi motore ordinari e gli alberi rotanti ad alta velocità di fascia alta.
R: Il prodotto è il componente di supporto preferito per mandrini e motori ad alta velocità, adatto per linee di produzione automatiche ad alta velocità e varie apparecchiature di lavorazione di precisione. Può anche adattarsi a nuove apparecchiature energetiche, strumenti medici di precisione, componenti rotanti della valvola della pompa dell'acqua. La versione ad alta resistenza dell'albero motore in lega dura è più adatta per apparecchiature industriali con funzionamento continuo ad alto carico.
R: La gamma di diametri standard dell'albero per la produzione di massa va da φ5 mm a φ50 mm. I clienti con requisiti speciali di diametro super grande/piccolo possono inviare disegni per la personalizzazione. Il team di ingegneri può valutare la fattibilità del processo e fornire ciclo di produzione e preventivo.
A: Adottare un processo di rettifica ultrafine a livello di micron per controllare la precisione, l'eccentricità standard dell'albero ≤ 0,001~0,003 mm, la coassialità è controllata simultaneamente nell'intervallo dei micron, riducendo efficacemente la generazione di calore dall'attrito durante la rotazione ad alta velocità, adattandosi agli standard di approvvigionamento di apparecchiature di alta precisione con lubrificazione senza olio.
R: Il substrato è realizzato in materiale legato ad alta resistenza, che viene sottoposto a doppi processi di rafforzamento di tempra, rinvenimento e nitrurazione. Il corpo dell'albero ha una forte rigidità e un'eccellente resistenza alla fatica. Può resistere alla forza centrifuga e ai carichi alternati durante il funzionamento ad alta velocità a lungo termine, non è facile da deformare e rompere e la durata è di gran lunga migliore rispetto ai normali alberi motore in acciaio al carbonio.
R: Tre trattamenti di rinforzo tradizionali sono opzionali: tempra, cromatura e rivestimento ceramico. Dopo il trattamento, la durezza superficiale dell'albero viene notevolmente migliorata, il coefficiente di attrito viene ridotto, adattandosi alle condizioni di lavoro senza olio e con scarsa lubrificazione ad alta velocità e riducendo la frequenza di manutenzione delle apparecchiature.
R: La struttura leggera riduce notevolmente il momento di inerzia dell'albero, migliora la velocità di risposta dinamica del motore, l'apparecchiatura si avvia e si arresta più velocemente e allo stesso tempo riduce il consumo energetico operativo, soddisfacendo i requisiti di approvvigionamento produttivo di alta efficienza e basso consumo energetico delle linee di produzione ad alta velocità.
R: La tolleranza standard del diametro esterno è di due gradi h6/h5, la stabilità dimensionale della lavorazione è elevata, lo spazio di accoppiamento con cuscinetti e rotori è uniforme durante l'assemblaggio e non si verificheranno problemi di allentamento o inceppamento.
R: Il prodotto viene lavorato con tecnologia di rinforzo composito, eccezionale capacità di resistere alla forza centrifuga e ai carichi alternati, eccellenti prestazioni di fatica, non facile da danneggiare in caso di funzionamento ininterrotto entro l'intervallo di velocità nominale e riduce notevolmente i costi di sostituzione degli accessori dell'attrezzatura.
Invito all'azione
I produttori e i commercianti di apparecchiature con richieste di approvvigionamento e personalizzazione di alberi motore ad alta velocità e alberi motore in lega dura possono contattare direttamente Guanshuo Precision. Fornire disegni per ottenere campioni gratuiti e preventivi professionali; l'impresa supporta ordini in lotti piccoli e grandi, può intraprendere ordini transfrontalieri in patria e all'estero. Basandoci su oltre dieci anni di esperienza nella lavorazione di alberi di precisione, un sistema completo di ispezione della qualità e una garanzia di 24 mesi, forniamo stabilmente accessori per alberi rotanti di alta precisione e durevoli. Contatta gli ingegneri tecnici tramite le informazioni di contatto riportate di seguito per ottenere soluzioni di supporto esclusive.
