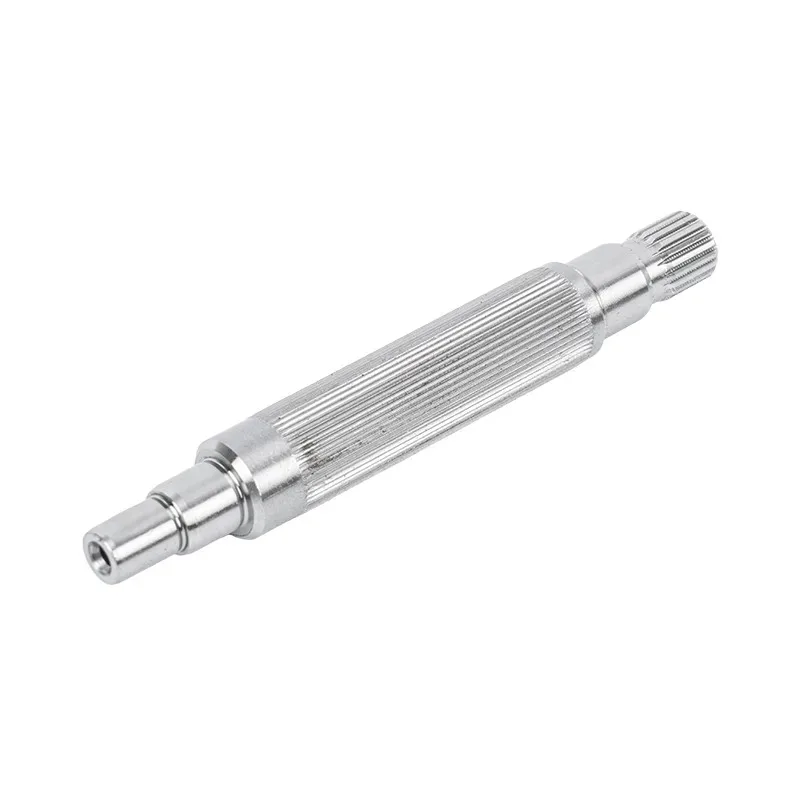

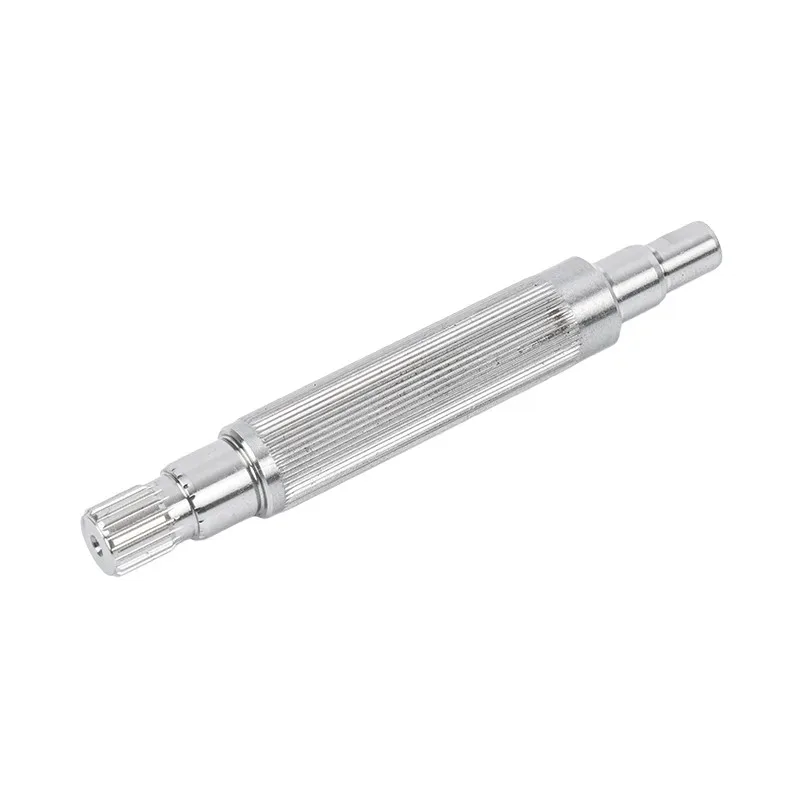

La tecnologia principale dell'albero motore risiede nella sua struttura scanalata ad evolvente. Le connessioni scanalate sono comunemente utilizzate nella trasmissione meccanica per trasmettere la coppia e consentire il movimento assiale, e la scanalatura ad evolvente è il profilo del dente più superiore tra tutti i tipi di scanalatura.
A differenza delle spline rettangolari (con profili dei denti rettangolari), la spline ad evolvente ha un profilo del dente con curva ad evolvente, lo stesso dei denti degli ingranaggi. Questo design offre due vantaggi fondamentali: centraggio automatico e condivisione del carico su più denti.
Per il centraggio automatico, durante l'assemblaggio dell'albero motore, le superfici dei denti scanalati sono guidate naturalmente lungo la curva evolvente, consentendo all'albero e alla parte accoppiata di autoallinearsi senza ulteriori regolazioni, ottenendo un'elevata coassialità. Questa caratteristica riduce notevolmente le difficoltà di assemblaggio garantendo allo stesso tempo una maggiore precisione di trasmissione. Per la condivisione del carico su più denti, il design del profilo del dente con scanalatura ad evolvente garantisce che i carichi siano distribuiti uniformemente su più denti, evitando il sovraccarico locale comune con le scanalature rettangolari in cui solo uno o pochi denti sopportano il carico, migliorando significativamente la capacità di carico e la durata di servizio.
L'albero motore scanalato ad evolvente di Guanshuo è dotato di grandi raccordi della radice del dente (R0.3~R0.8), che riducono ulteriormente la concentrazione dello stress sulla radice del dente, consentendo al prodotto di avere una maggiore durata a fatica sotto carichi di impatto e sollecitazioni alternate.
L'albero motore di Guanshuo offre i seguenti vantaggi principali, che lo rendono la soluzione preferita per applicazioni di trasmissione ad alta velocità e alta precisione:
1. Centraggio automatico, maggiore coassialità
Il profilo del dente evolvente del prodotto si centra automaticamente durante l'assemblaggio, ottenendo una maggiore coassialità tra l'albero e la parte accoppiata e una trasmissione più fluida. Rispetto all'adattamento preciso richiesto dalle scanalature rettangolari per ottenere l'allineamento, la funzione di centraggio automatico delle scanalature ad evolvente riduce notevolmente la difficoltà di assemblaggio garantendo allo stesso tempo una maggiore precisione di trasmissione.
2. Condivisione del carico su più denti, forte capacità di carico pesante
Il prodotto distribuisce i carichi in modo uniforme su più denti, con una capacità di carico significativamente migliore rispetto alle scanalature rettangolari. Il raccordo della radice del dente più grande (R0.3~R0.8) riduce la concentrazione delle sollecitazioni, fornendo una maggiore resistenza agli urti, resistenza alla fatica e capacità di carico anti-eccentrico. Funziona in modo più stabile in presenza di frequenti rotazioni avanti e indietro e di condizioni di impatto con carichi pesanti, con una durata generalmente più lunga rispetto alle scanalature rettangolari.
3. Alta velocità, basso rumore, alta efficienza di trasmissione
Il prodotto presenta profili dei denti lisci e un impatto minimo sull'ingranamento, con eccellenti prestazioni ad alta velocità, elevata efficienza di trasmissione e bassa generazione di calore. Il controllo delle vibrazioni e del rumore è superiore alle scanalature rettangolari, rendendolo particolarmente adatto per apparecchiature rotanti a media e alta velocità e la soluzione preferita per motori ad alta velocità e mandrini di precisione.
4. Elevata precisione di elaborazione, buona intercambiabilità
L'albero motore scanalato ad evolvente di Guanshuo raggiunge un errore di equalizzazione della scanalatura ≤0,015~0,03 mm, una simmetria ≤0,02 mm e una rugosità della superficie del dente Ra≤0,8~1,6μm. La lavorazione ad alta precisione garantisce una buona intercambiabilità, facilitando la manutenzione delle apparecchiature e la gestione dei pezzi di ricambio.
5. Sistema completo di controllo qualità
Guanshuo ha superato la certificazione del sistema di gestione della qualità ISO9001, implementando il controllo completo della qualità dalle materie prime ai prodotti finiti. L'azienda detiene 11 tecnologie brevettate che coprono strutture di tenuta dei cuscinetti, strutture combinate di alberi motore, strutture di supporto dei cuscinetti e altri campi.
| Parametro | Gamma di specifiche |
|---|---|
| Errore di equalizzazione della spline | ≤0,015~0,03mm |
| Simmetria spline | ≤0,02 mm |
| Rugosità della superficie del dente | Ra ≤ 0,8~1,6μm |
| Filetto di radice di dente | R0,3~R0,8 |
Con le sue caratteristiche principali di centraggio automatico, elevata coassialità, trasmissione fluida, cuscinetto di carico multi-dente, forte resistenza ai carichi pesanti e agli urti, alta velocità e bassa rumorosità, alta efficienza e lunga durata, l'albero motore scanalato ad evolvente è ampiamente utilizzato nei seguenti scenari impegnativi:
Veicoli a nuova energia: Applicazioni con alberi ad alta velocità per motori di azionamento. Il centraggio automatico della scanalatura evolvente garantisce la stabilità della trasmissione alle alte velocità, mentre la condivisione del carico su più denti soddisfa i requisiti di coppia elevata.
Motori ad alta velocità e mandrini di precisione: Componenti principali di trasmissione per apparecchiature rotanti a media e alta velocità. Profili dei denti lisci, impatto minimo dell'ingranamento e bassa generazione di calore lo rendono la soluzione preferita per i motori ad alta velocità.
Automazione industriale: Giunti per robot, servomotori, sistemi di trasmissione di precisione. L'elevata precisione e la buona intercambiabilità soddisfano i requisiti di elevata affidabilità delle apparecchiature di automazione.
Macchine edili: Applicazioni con alberi di trasmissione soggetti a frequenti rotazioni avanti e indietro e condizioni di impatto con carichi pesanti. Una maggiore resistenza agli urti e alla fatica garantisce una maggiore durata.
Macchine utensili: Trasmissione mandrino per macchine utensili CNC e centri di lavoro. L'elevata coassialità e le basse vibrazioni garantiscono la precisione della lavorazione.
I prodotti Guanshuo hanno coperto regioni di vendita tra cui Guangzhou, Jiangsu, Fujian, Anhui, Shandong e altre aree e hanno stabilito rapporti di collaborazione con marchi come Goldsmiths, French Decathlon, Omron e Yasi.
Per aiutare i professionisti dell'approvvigionamento a comprendere più chiaramente i vantaggi tecnici del prodotto, la tabella seguente fornisce un confronto sistematico tra spline ad evolvente e spline rettangolari:
| Dimensione | Spline ad evolvente (Guanshuo) | Spline rettangolare |
|---|---|---|
| Metodo di centratura | Centraggio automatico, allineamento guidato del profilo del dente | Richiede un adattamento preciso, la precisione del centraggio dipende dalla lavorazione |
| Coassialità | Alta (assicurata dal centraggio automatico) | Medio (dipende dal gioco) |
| Distribuzione del carico | Condivisione del carico uniforme su più denti | Pochi denti sopportano il carico, soggetti a sovraccarico locale |
| Stress alla radice del dente | Filetto grande (R0.3~R0.8), bassa concentrazione di stress | Elevata concentrazione di stress, soggetto a cricche da fatica |
| Resistenza agli urti | Forte | Debole |
| Capacità di carico anti-eccentrico | Forte | Debole |
| Prestazioni ad alta velocità | Eccellente (profilo dei denti liscio, impatto minimo dell'ingranamento) | Media (impatto della mesh maggiore) |
| Vibrazioni e rumore | Basso | Più alto |
| Efficienza di trasmissione | Alto | Medio |
| Durata di servizio | Lungo (generalmente più lungo delle spline rettangolari) | Più corto |
| Precisione dell'elaborazione | Alto (errore di equalizzazione ≤ 0,015~0,03 mm) | Medio |
| Intercambiabilità | Bene | Media |
| Scenario più adatto | Alta velocità, alta precisione, carico pesante, frequente marcia avanti-indietro | Trasmissione generale a bassa velocità e carico leggero |
Il confronto di cui sopra mostra chiaramente che il prodotto supera ampiamente le scanalature rettangolari in termini di precisione di centraggio, capacità di carico, resistenza agli urti, prestazioni ad alta velocità e durata. Per i sistemi di trasmissione che perseguono alta efficienza, lunga durata e bassi costi di manutenzione, la scanalatura ad evolvente è la scelta migliore.
Guanshuo fornisce supporto di servizio completo per l'albero:
Fase del campione: Consulenza per la personalizzazione dei parametri tecnici, verifica collaborativa del progetto di disegni 3D, fornitura di campioni gratuiti e piani di ottimizzazione dei costi, garantendo la corrispondenza del prodotto con le condizioni delle apparecchiature del cliente e i requisiti di riduzione dei costi.
Produzione di massa: Tracciabilità della qualità dell'elaborazione CNC dell'intero processo, feedback visivo sull'avanzamento della produzione di 48 ore, ispezione della qualità della certificazione del sistema ISO9001, supporto per la gestione dell'inventario VMI e risposta agli ordini di emergenza.
Post-vendita: periodo di garanzia esteso a 24 mesi, diagnosi in loco di problemi globali entro 48 ore, fornitura gratuita di soluzioni di aggiornamento e iterazione dei processi, creazione di un database sull'usura delle apparecchiature del cliente per avvisi tempestivi e manutenzione.
Risposta rapida: È possibile rispondere alle richieste e alle consultazioni sui prodotti entro 24 ore.
Produzione originale in fabbrica, qualità controllabile: Guanshuo è un produttore diretto di alberi motore scanalati ad evolvente, con il controllo completo del processo dalle materie prime ai prodotti finiti.

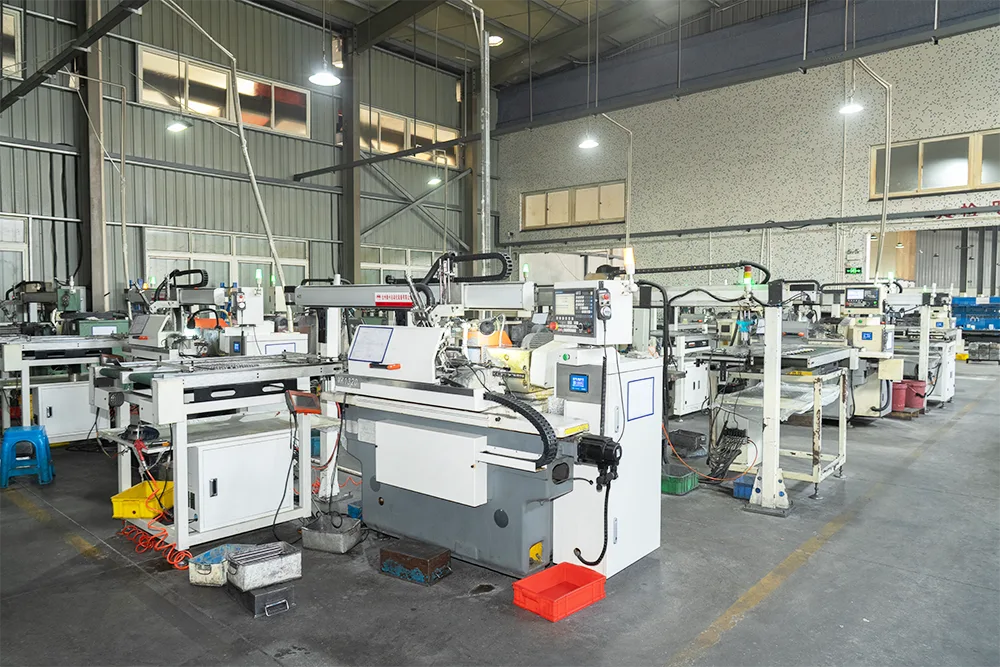

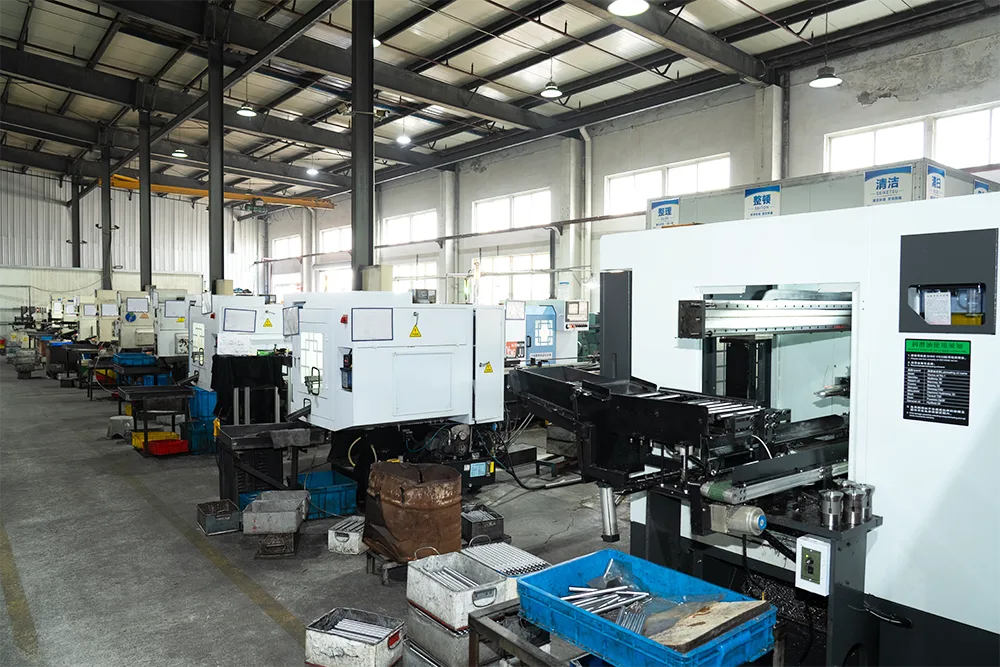

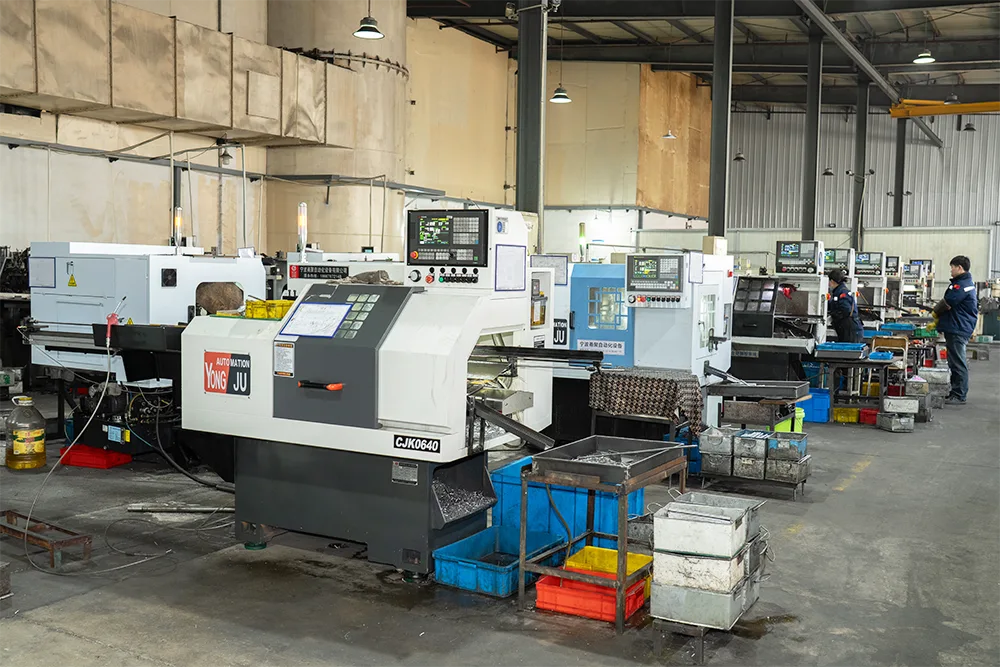

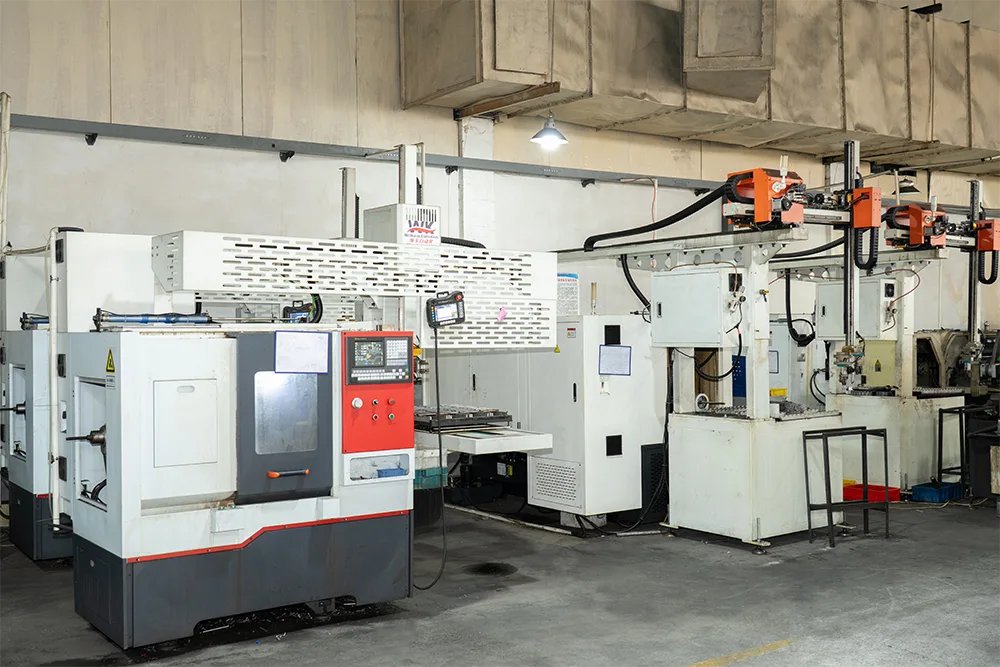

Attrezzature avanzate, capacità di produzione sufficiente: Un team di oltre 50 dipendenti, 26 rettificatrici cilindriche CNC, 6 dentatrici e altre attrezzature avanzate garantiscono la consegna puntuale di ordini di grandi volumi.
Profonda competenza tecnica, supporto brevettuale: 11 tecnologie brevettate coprono molteplici aspetti tecnici fondamentali del prodotto e dei prodotti correlati.
Certificazioni complete, Impianti audio: Il sistema di certificazione ISO9001 attraversa l'intero processo di ricerca e sviluppo, produzione e vendita.
Servizi completi, post-vendita senza preoccupazioni: Servizio di supporto per l'intero ciclo di vita, dai campioni alla produzione di massa, dalla prevendita al postvendita.
R: Due vantaggi fondamentali: centraggio automatico: il profilo del dente guida naturalmente l'allineamento durante l'assemblaggio, ottenendo una maggiore coassialità; e condivisione del carico su più denti: i carichi sono distribuiti uniformemente su più denti, garantendo una maggiore capacità di carico, una migliore resistenza agli urti e una maggiore durata.
R: La rugosità della superficie del dente può raggiungere Ra ≤ 0,8 ~ 1,6 μm, errore di equalizzazione della spline ≤ 0,015 ~ 0,03 mm, simmetria ≤ 0,02 mm e raccordo della radice del dente R0,3 ~ R0,8.
R: Viene utilizzata la dentatura o la fresatura CNC, combinata con smerigliatrici cilindriche CNC ad alta precisione per la finitura del cerchio esterno, con l'intero processo controllato dal sistema ISO9001.
R: Adatto per scenari ad alta velocità, alta precisione, carichi da medi a pesanti, frequenti rotazioni avanti-indietro e trasmissione del carico d'urto, inclusi motori di azionamento di veicoli a nuova energia, motori ad alta velocità, mandrini di precisione e apparecchiature di automazione industriale.
R: Garanzia estesa di 24 mesi, diagnosi globale dei problemi entro 48 ore, soluzioni gratuite di aggiornamento dei processi e risposte alle richieste entro 24 ore.
R: Invia una richiesta tramite il sito Web ufficiale o tramite e-mail. Rispondi entro 24 ore e il preventivo indica chiaramente i parametri chiave.
R: L'elaborazione ad alta precisione garantisce una buona intercambiabilità, facilitando la manutenzione delle apparecchiature e la gestione dei pezzi di ricambio e riducendo i costi di manutenzione.
