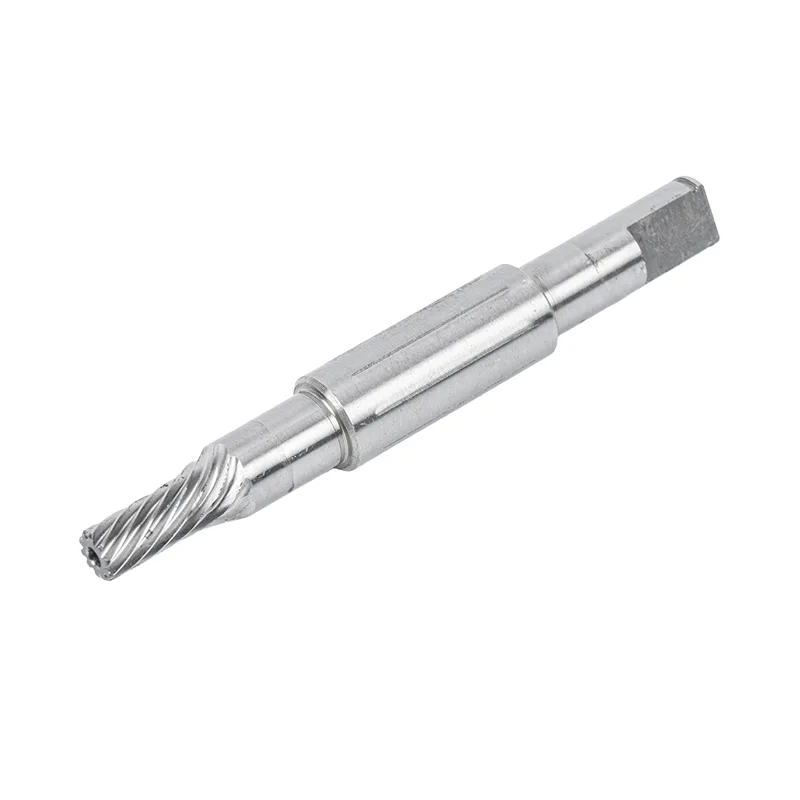

Selezionando il dirittoAlbero motore a comando idraulicoè una decisione ingegneristica fondamentale che incide direttamente sulle prestazioni, sulla durata e sull'affidabilità del vostro sistema idraulico. Che si stia specificando un albero per un'applicazione idraulica mobile, un'unità di potenza industriale o un'attrezzatura specializzata, il processo di selezione richiede una valutazione approfondita di molteplici parametri tecnici. Questa guida esplora i cinque fattori essenziali che ingegneri e professionisti degli approvvigionamenti devono valutare quando acquistano un albero motore con azionamento idraulico personalizzato. Dalla composizione del materiale e dal trattamento termico alla precisione geometrica e alla finitura superficiale, ogni fattore gioca un ruolo fondamentale nel garantire che l'albero soddisfi i severi requisiti operativi della vostra applicazione. Comprendendo queste considerazioni critiche, è possibile prendere una decisione informata che ottimizza le prestazioni del sistema e prolunga la durata del gruppo motore idraulico.
1. Selezione dei materiali e proprietà metallurgiche
La base di ogni performance elevataAlbero motore a comando idraulicosta nella sua composizione materiale. L'albero deve resistere a carichi ciclici, sollecitazioni torsionali e ambienti potenzialmente corrosivi mantenendo la stabilità dimensionale per migliaia di ore di funzionamento. I materiali comuni includono acciai a medio carbonio come AISI 1045 per applicazioni generali e acciai legati come AISI 4140 o 42CrMo per requisiti di resistenza più elevata. Per le applicazioni che richiedono una resistenza alla corrosione superiore, i gradi di acciaio inossidabile come 17-4PH offrono un eccellente equilibrio tra resistenza e durata.
Il processo di selezione del materiale deve considerare le condizioni operative specifiche del vostro sistema idraulico. Fattori quali la pressione operativa, la velocità di rotazione, l'intervallo di temperatura e l'esposizione ai fluidi idraulici influenzano tutti la scelta ottimale del materiale. Un albero che funziona bene in un'applicazione a bassa velocità e coppia elevata potrebbe guastarsi prematuramente in uno scenario di servizio continuo ad alta velocità. Inoltre, la risposta del materiale al trattamento termico e la sua lavorabilità sono considerazioni cruciali che influiscono sia sulle prestazioni che sulla producibilità.
Approfondimento ingegneristico:Il carico di snervamento e la resistenza alla fatica del materiale dell'albero sono direttamente correlati alla capacità del motore di fornire una coppia erogata costante. La selezione di un materiale con proprietà meccaniche adeguate garantisce che l'albero possa sopportare carichi di picco senza subire deformazioni plastiche o guasti prematuri. I test avanzati sui materiali, inclusa la verifica dell'impatto e della durezza, sono una pratica standard presso i principali stabilimenti di produzione.
2. Precisione geometrica e tolleranze dimensionali
La precisione della geometria non è negoziabile quando si tratta di un albero motore a comando idraulico. L'albero deve interfacciarsi perfettamente con cuscinetti, tenute e componenti di accoppiamento, richiedendo tolleranze dimensionali rigorose. I parametri geometrici chiave includono diametro dell'albero, concentricità, rotondità e rettilineità. Anche piccole deviazioni dalle tolleranze specificate possono causare vibrazioni, usura prematura dei cuscinetti, perdite delle guarnizioni e ridotta efficienza complessiva del sistema.
I moderni processi di produzione come la tornitura, la rettifica e la levigatura CNC consentono la produzione di alberi con una precisione a livello di micron. Quando si valutano i potenziali fornitori, è essenziale valutare la loro capacità di mantenere tolleranze strette in modo coerente durante i cicli di produzione. La geometria dell'albero deve inoltre accogliere eventuali scanalature, sedi per chiavetta o filettature che sono parte integrante del percorso di trasmissione della potenza. I profili scanalati, siano essi rettangolari o ad evolvente, richiedono particolare attenzione per garantire la corretta distribuzione del carico e la trasmissione della coppia.
Controlli dimensionali critici
- Tolleranza del diametro: generalmente mantenuta a ±0,01 mm per il montaggio dei cuscinetti
- Concentricità: garantisce l'equilibrio rotazionale e riduce al minimo le vibrazioni
- Rettilineità: previene la compressione e la distribuzione irregolare del carico
- Precisione del profilo scanalato: essenziale per una corretta trasmissione della coppia
- Dimensioni della sede della chiavetta: devono corrispondere esattamente alle specifiche del giunto
3. Specifiche di finitura superficiale e rivestimento
La finitura superficiale di un albero motore a comando idraulico influenza in modo significativo le sue prestazioni e la sua longevità. Una finitura superficiale liscia riduce l'attrito sulle interfacce dei cuscinetti, minimizza l'usura delle guarnizioni e fornisce una migliore resistenza alla corrosione e all'innesco di cricche da fatica. La ruvidità superficiale è generalmente specificata in termini di valori Ra (rugosità media), con i perni dei cuscinetti critici che spesso richiedono finiture di 0,4 µm Ra o migliori.
Oltre ai requisiti di finitura di base, i rivestimenti specializzati possono migliorare le prestazioni dell'albero in ambienti difficili. La placcatura in nichel fornisce un'eccellente resistenza alla corrosione e durezza, mentre rivestimenti specializzati come gli strati di nichel-alluminio possono migliorare la resistenza all'usura e ridurre l'attrito. La scelta del rivestimento o del trattamento superficiale deve essere valutata nel contesto dell'ambiente operativo, inclusa l'esposizione a umidità, sostanze chimiche e contaminanti abrasivi.
Nota sulle prestazioni:Una corretta preparazione e finitura della superficie sono essenziali per ottenere prestazioni di tenuta ottimali e prevenire perdite di fluido. Una superficie dell'albero ben rifinita prolunga la durata della tenuta e riduce gli intervalli di manutenzione. I produttori con capacità avanzate di rettifica e superfinitura garantiscono un'integrità superficiale superiore che si traduce direttamente in affidabilità sul campo.
4. Trattamento termico e profilo di durezza
I processi di trattamento termico trasformano la microstruttura del materiale dell'albero, conferendo le proprietà meccaniche necessarie per applicazioni idrauliche impegnative. Il profilo di durezza dell'albero deve essere attentamente progettato per bilanciare la resistenza all'usura con la tenacità. I processi di cementazione come la cementazione o la nitrurazione creano uno strato superficiale duro e resistente all'usura mantenendo un nucleo duro e duttile in grado di assorbire i carichi d'urto.
La tempra completa può essere appropriata per alberi più piccoli o applicazioni in cui è richiesta una durezza uniforme su tutta la sezione trasversale. Tuttavia, per alberi più grandi o soggetti a carichi torsionali elevati, un profilo di durezza differenziale spesso fornisce la combinazione ottimale di durabilità superficiale e tenacità del nucleo. Il processo di trattamento termico deve essere attentamente controllato per raggiungere i valori di durezza specificati senza introdurre distorsioni o tensioni residue che potrebbero compromettere la precisione dimensionale.
Specifiche tipiche della durezza
- Durezza superficiale: 55-62 HRC per applicazioni resistenti all'usura
- Durezza del nucleo: 25-35 HRC per tenacità e resistenza agli urti
- Profondità della cassa: 0,5-2,0 mm a seconda delle esigenze applicative
- Controllo della distorsione: fondamentale per mantenere le tolleranze dimensionali
5. Capacità di personalizzazione e flessibilità di progettazione
Ogni applicazione idraulica presenta sfide uniche che potrebbero richiedere una soluzione di albero progettata su misura. La possibilità di personalizzare geometria, materiale, trattamento termico e finitura superficiale consente di ottimizzare l'albero per condizioni operative specifiche. Se hai bisogno di un profilo spline speciale, di una lunghezza non standard o di una combinazione unica di funzionalità, è essenziale collaborare con un produttore che offra funzionalità di personalizzazione complete.
La flessibilità della progettazione va oltre la semplice modifica delle dimensioni standard. Le funzionalità di produzione avanzate consentono la produzione di geometrie complesse, inclusi alberi a gradini, sezioni rastremate e caratteristiche integrate che riducono la complessità dell'assemblaggio. La capacità di produrre rapidamente prototipi e di ripetere i progetti può accelerare significativamente i cicli di sviluppo del prodotto e garantire che l'albero finale soddisfi tutti i requisiti prestazionali.
Vantaggio di personalizzazione:Una soluzione per alberi veramente personalizzata soddisfa le esigenze specifiche della vostra applicazione, da carichi estremi e velocità elevate ad ambienti corrosivi e vincoli di spazio. Questo approccio mirato massimizza le prestazioni e l'affidabilità del sistema. Grazie al supporto tecnico interno e alle linee di produzione flessibili, i produttori possono soddisfare anche le specifiche di progettazione più complesse senza compromettere la qualità o i tempi di consegna.
Domande frequenti
Per oltre un decennio,Guanshuoè un partner di fiducia nella progettazione e produzione di componenti idraulici di alta precisione, fornendo alberi che superano costantemente gli standard del settore. Ogni albero è prodotto utilizzando attrezzature all'avanguardia e sottoposto a rigorosi controlli di qualità per garantire prestazioni e longevità.contattacioggi per discutere le vostre esigenze specifiche e scoprire come la nostra competenza ingegneristica può portare il vostro sistema idraulico al livello successivo.
