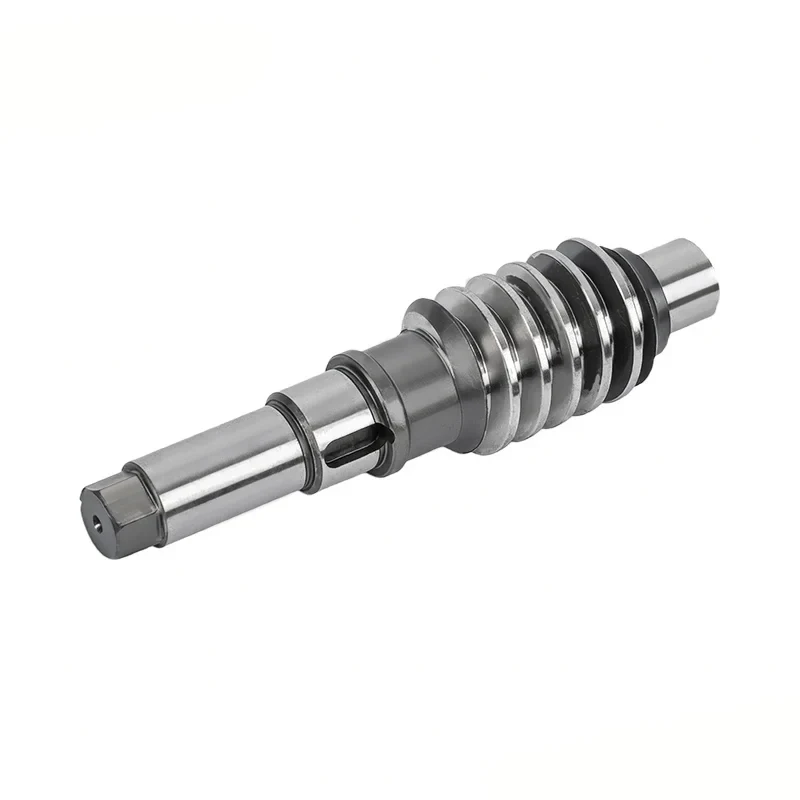

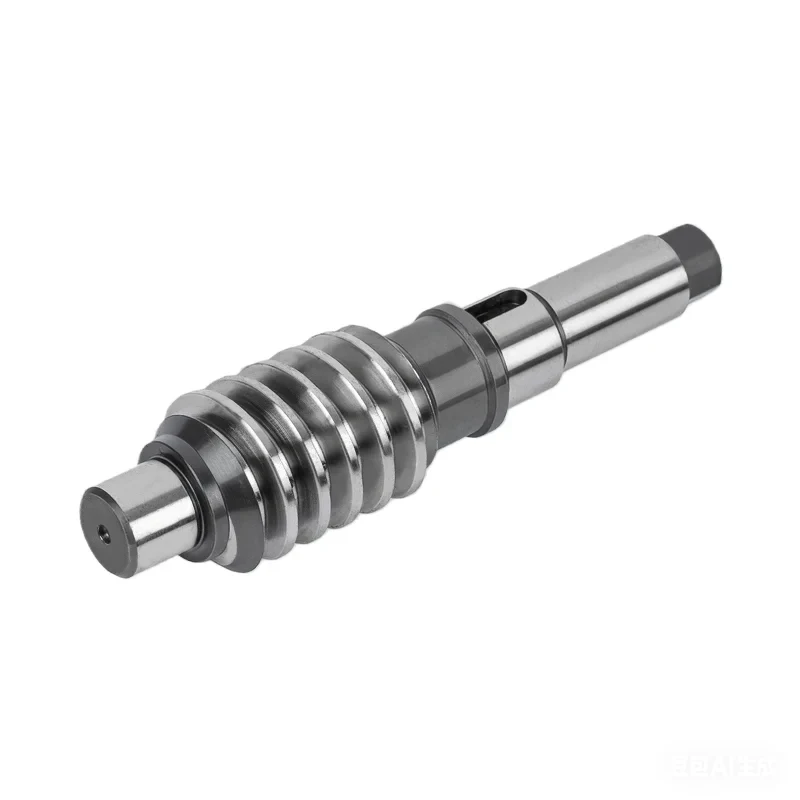

L'albero motore di precisione ultra fornito dalla fabbrica Guanshuo non è una versione aggiornata degli alberi motore ordinari. Si tratta invece di un prodotto esclusivo, interamente realizzato secondo standard di altissima precisione, dalle materie prime, alla lavorazione fino all'ispezione. Adottiamo l'elaborazione automatizzata CNC a processo completo e ciascun albero sarà sottoposto a un'ispezione di precisione completa prima della spedizione per garantire che la deviazione del lotto sia ≤ 0,001 millimetri. Sarà rigorosamente impedito che qualsiasi prodotto non conforme venga mescolato, garantendo che ogni lotto di prodotti mantenga un'elevata precisione costante e soddisfi realmente i requisiti di approvvigionamento di apparecchiature di ultra-precisione.
A differenza degli alberi motore convenzionali che si concentrano sulla praticità, questo albero motore ultra preciso enfatizza la massima precisione e l'estrema adattabilità ambientale. Che si tratti di tolleranza dimensionale, levigatezza della superficie o tenacità dei materiali e resistenza agli agenti atmosferici, tutti soddisfano gli standard di fascia alta del settore. È il supporto principale per la trasmissione di apparecchiature di altissima precisione di fascia alta e riflette anche la nostra forza principale come fornitore di alberi motore professionale.
Questo è il momento clou più importante. La chiave è che l'intervallo di tolleranza della superficie raggiunga IT3 fino a IT4, la tolleranza del diametro sia controllata tra ±0,001 e ±0,003 millimetri, la coassialità sia ≤0,002 millimetri, l'eccentricità radiale sia ≤0,003 millimetri, l'eccentricità della faccia finale sia ≤0,002 millimetri e la tolleranza del diametro esterno raggiunga lo standard h5.
Dopo essere stata lavorata mediante rettifica ultraprecisa, lucidatura a specchio e altre tecniche, la rugosità superficiale della posizione del cuscinetto è compresa tra Ra0,05 e Ra0,2, il coefficiente di attrito è vicino allo zero, soddisfacendo pienamente i requisiti della trasmissione gapless ultraprecisa e dell'assemblaggio senza gap. In fase di montaggio non sono necessarie ripetute regolazioni, migliorando sensibilmente la resa dell'assemblaggio.
Norma di ispezione:Ogni albero viene sottoposto a ispezione a grandezza naturale mediante apparecchiature di ispezione ottica completamente automatiche, i dati di ispezione sono tracciabili
Attrezzatura di ispezione:Misuratore di cilindricità, misuratore di finitura superficiale, proiettore 2D (vedere la sezione "Controllo qualità" per i dettagli)
Non utilizziamo substrati ordinari. Invece, combiniamo appositamente materiali di fascia alta come acciaio strutturale in lega premium, acciaio per cuscinetti e lega di titanio.
Dopo essere stato sottoposto a carbonizzazione e tempra sotto vuoto, trattamento profondo a bassa temperatura, nitrurazione ionica e altri processi professionali, la durezza superficiale del corpo dell'albero raggiunge un valore compreso tra 60 e 65 HRC. Nel frattempo, il nucleo mantiene un'elevata tenacità. Anche in condizioni di lavoro ad altissima velocità e con carichi estremamente pesanti, può funzionare in modo stabile, non soggetto a usura o fratture, prolungando significativamente la durata.
Tecnologia brevettata:Disponiamo di molteplici tecnologie brevettate, per i dettagli vedere la sezione del certificato di brevetto
Offriamo trattamenti superficiali di fascia alta, come la nitrurazione ionica sotto vuoto e il trattamento di rivestimento ceramico, che consentono all'albero motore di avere proprietà di resistenza alla corrosione e prevenzione della ruggine estremamente elevate. Anche nell'intervallo di temperature estreme compreso tra -60 ℃ e 200 ℃, può mantenere prestazioni stabili.
Che si tratti di ambienti industriali estremi con drastici cambiamenti di temperatura e umidità, forte corrosività o livelli di vuoto elevati, può funzionare stabilmente per lungo tempo senza manutenzione frequente, riducendo significativamente i costi di manutenzione delle apparecchiature di ultraprecisione.
L'intero processo viene eseguito attraverso l'elaborazione automatizzata del controllo numerico e test di precisione completi, garantendo che la precisione di ciascun lotto di prodotti rimanga costante. La deviazione del lotto è estremamente ridotta e soddisfa pienamente i requisiti standardizzati per l'approvvigionamento su larga scala di motori ultraprecisi. Durante il processo di approvvigionamento, non è necessario preoccuparsi dei problemi di assemblaggio causati dalle differenze di lotto, migliorando significativamente l'efficienza dell'approvvigionamento.
Garanzia di capacità:26 rettificatrici cilindriche CNC, 6 rettificatrici senza centri ad alta precisione, 60 macchine utensili CNC
Sistema di tracciabilità:Tracciabilità della qualità della lavorazione CNC dell'intero processo, ogni lotto può essere ricondotto al lotto di materia prima e ai parametri di lavorazione
| Parametro | Valore | Parametro | Valore |
|---|---|---|---|
| Tolleranza del diametro esterno | h5 | Rugosità superficiale | Ra0,05～Ra0,2 |
| Eccentricità del diametro | ≤0,001~0,003 millimetri | Eccentricità della faccia finale | ≤0,002mm |
| Coassialità | ≤0,002mm | Eccentricità radiale | ≤0,003 mm |
| Intervallo di temperatura applicabile | -60℃~+200℃ | Metodo di trattamento termico | Tempra di cementazione sotto vuoto + trattamento criogenico |
| Materiali opzionali | Acciaio strutturale legato/acciaio per cuscinetti/lega di titanio | Trattamento superficiale | Nitrurazione ionica/Rivestimento ceramico |
| Deviazione della consistenza del lotto | ≤0,001mm | Metodo di ispezione | Ispezione ottica completa completamente automatica |
💡Hai bisogno di parametri personalizzati?Supportiamo la personalizzazione a grandezza naturale,contattare i tecnici per soluzioni personalizzate
| Attrezzatura di ispezione | Elementi di ispezione |
|---|---|
| Apparecchiatura di ispezione ottica completamente automatica | Ispezione automatica a grandezza naturale |
| Calibro di cilindricità | Cilindricità, rotondità, rettilineità |
| Calibro di finitura superficiale | Valore Ra della rugosità superficiale |
| Proiettore bidimensionale | Dimensioni del profilo, tolleranze geometriche |
| Tester di durezza | Durezza superficiale HRC |
| Centro prove ingranaggi | Parametri relativi all'ingranaggio |
1. Ispezione in entrata:Certificato della materia prima + campionamento della durezza + ispezione della dimensione iniziale
2. Ispezione del primo articolo:Ispezione a grandezza naturale del primo articolo per lotto, conferma della qualificazione prima della produzione di massa
3. Ispezione di pattuglia del processo:Ispezione del campionamento del processo per garantire la stabilità della lavorazione
4. Ispezione completa del prodotto finito:Ispezione a grandezza naturale al 100% mediante apparecchiature di ispezione ottica completamente automatiche
5. Nuova ispezione di fabbrica:Nuova ispezione del campionamento del reparto QA, emissione di un rapporto di ispezione in fabbrica
Certificazione di qualità:SuperatoISO9001certificazione del sistema di gestione della qualità
Disponibili su richiesta:Certificato del materiale, rapporto sul trattamento termico, rapporto di ispezione in fabbrica (fornito con la spedizione)
Gli strumenti di precisione di fascia alta, come strumenti di misurazione di precisione e apparecchiature per prove di laboratorio, hanno requisiti estremamente elevati per la precisione di trasmissione. Anche la minima deviazione potrebbe influenzare i risultati del test. Il nostro albero motore ad altissima precisione può ottenere una trasmissione senza soluzione di continuità, garantendo il funzionamento preciso degli strumenti e migliorando l'accuratezza dei dati di test.
Macchine utensili e attrezzature di altissima precisione. La precisione di trasmissione delle macchine utensili determina direttamente la qualità dei prodotti lavorati. Soprattutto per le macchine CNC di fascia alta e le rettificatrici di precisione, l'albero motore deve avere precisione e stabilità estremamente elevate. Questo prodotto può adattarsi perfettamente, ridurre gli errori di trasmissione e migliorare la precisione dell'elaborazione e il tasso di qualificazione del prodotto.
Le apparecchiature di fascia alta per ambienti estremi, come apparecchiature aerospaziali, apparecchiature per l'esplorazione delle profondità marine e apparecchiature per ambienti ad alto vuoto, operano in condizioni difficili e hanno requisiti estremamente elevati di resistenza alla corrosione, resistenza alla temperatura e stabilità degli alberi motore. Il nostro albero motore ultra preciso può funzionare in modo stabile e continuo in ambienti estremi, garantendo il normale funzionamento dell'apparecchiatura.
● Apparecchiature elettroniche di fascia alta
● Dispositivi medici di precisione
● Linee di produzione automatizzate di fascia alta
Inoltre, trova ampia applicazione anche in scenari quali apparecchiature elettroniche di fascia alta, dispositivi medici di precisione e linee di produzione automatizzate di fascia alta. Per tutte le esigenze di approvvigionamento che richiedono una trasmissione ultraprecisa senza interruzioni, lotti stabili e adattabilità ad ambienti estremi, questo albero motore ultrapreciso può soddisfare perfettamente i requisiti. È il componente principale preferito per l'approvvigionamento di apparecchiature di fascia alta.
Fornire consulenza per la personalizzazione dei parametri tecnici, verifica collaborativa del progetto di disegni 3D, fornitura di campioni gratuiti e piano di ottimizzazione dei costi, garantendo che il prodotto corrisponda alle condizioni delle apparecchiature del cliente e ai requisiti di riduzione dei costi.
I campioni standard in stock vengono forniti gratuitamente, con spese di spedizione a carico dell'acquirente. I campioni personalizzati sono soggetti a spese di lavorazione, che vengono completamente detratte dal primo ordine in blocco che soddisfa il MOQ standard. I clienti annuali con acquisti superiori a 30.000 USD hanno diritto a un massimo di 3 campioni personalizzati gratuiti ogni anno per ogni nuovo modello.
Tracciabilità della qualità dell'elaborazione CNC dell'intero processo, feedback visivo sull'avanzamento della produzione entro 48 ore, ispezione della qualità della certificazione del sistema ISO/TS16949, supporto per la gestione dell'inventario VMI e risposta agli ordini di emergenza.
Periodo di garanzia esteso di 24 mesi, diagnosi in loco dei problemi globali entro 48 ore, fornitura gratuita di soluzioni di aggiornamento e iterazione dei processi, creazione di un database sull'usura delle apparecchiature del cliente per avvisi tempestivi e manutenzione.
Ningbo Guanshuo Precision Hardware Co., Ltd.è stata fondata nel 2016 e si trova nella provincia di Zhejiang, città di Ningbo, Cina. Si concentra sulla ricerca e produzione di nuclei di alberi motore ad alta precisione. È un produttore professionale di alberi motore ad altissima precisione che integra ricerca e sviluppo, produzione e vendita.
L'azienda è profondamente impegnata da oltre un decennio nel campo della lavorazione della ferramenta di precisione. È guidato dall’innovazione tecnologica e si concentra sul mercato di nicchia dei componenti di fascia alta. È unimpresa high-tech a livello nazionaleed è ora diventato uno dei fornitori principali per i settori dei veicoli a nuova energia, dell'automazione industriale e degli elettrodomestici.
● Dipendenti totali: oltre 50
● Ingegneria e personale tecnico: 3
● Dipartimento qualità: 6
● Team di ricerca e sviluppo: focalizzato sui nuclei degli alberi motore, sui componenti automobilistici, ecc.
● Tecnologie brevettate: 11 articoli
● Rettificatrici cilindriche CNC: 26 unità
● Rettificatrici senza centri ad alta precisione: 6 unità
● Macchine a creatore per ingranaggi: 6 unità
● Centri di lavoro: 2 unità
● Macchine combinate di tornitura e fresatura: 3 unità
● Macchine utensili CNC ordinarie: 60 unità
● Attrezzatura per ispezione ottica completamente automatica: 1 set
A: Parti standard: 500--1000 pezzi; alberi/ingranaggi personalizzati: 300 pezzi; Acciaio legato 42CrMo: 800 pezzi. Gli ordini inferiori al MOQ sono accettati con un supplemento del 30%-50% (rinunciato se ≥ 5.000 USD). Gli articoli misti possono combinarsi per soddisfare il MOQ. I clienti abituali possono negoziare un MOQ inferiore.
A: Tempi di consegna del campione: 1--3 giorni lavorativi per stock, 7--12 giorni per lavorazioni personalizzate, 12--18 giorni con trattamento termico/finitura speciale. Tempi di produzione in serie: 15-25 giorni lavorativi, soggetti a quantità e complessità. Servizio rapido disponibile su richiesta.
R: Sì, è possibile fornire certificati dei materiali, rapporti sul trattamento termico e rapporti di ispezione in fabbrica per ciascun lotto di prodotti.
R: Sì, disponiamo di un team di ingegneri professionisti che fornisce progettazione collaborativa di disegni 3D e consulenza tecnica.
📞Ottieni una soluzione personalizzata:Raccontaci le tue esigenze, gli ingegneri professionisti risponderanno entro 24 ore
