Essendo una fabbrica di Guanshuo focalizzata sulla ricerca e sviluppo e sulla produzione di alberi motore ad alta precisione da oltre dieci anni, il nostro albero motore a foro cieco fornisce soluzioni di trasmissione di precisione integrate e leggere per produttori di apparecchiature globali con un design innovativo della struttura a foro cieco a estremità singola e tecnologia di elaborazione di precisione. Risolve efficacemente i punti critici del settore, ad esempio gli alberi solidi tradizionali che non possono ospitare componenti funzionali, lo spazio di installazione aggiuntivo è occupato e l'inerzia rotazionale è troppo grande, aiutando i clienti a ottimizzare la progettazione della struttura delle apparecchiature, a migliorare le prestazioni di risposta dinamica e a ridurre i costi di approvvigionamento complessivi.
Questo prodotto è un componente di trasmissione di precisione progettato per apparecchiature integrate. Adotta una struttura a foro cieco con un'estremità chiusa, realizzando l'integrazione delle funzioni garantendo al tempo stesso la rigidità complessiva del corpo dell'albero. È il componente principale della trasmissione di motori ad alta velocità, servosistemi e apparecchiature di automazione di precisione.
1. Struttura innovativa: Design a foro cieco chiuso a terminazione singola, che può installare direttamente sensori, pesi di bilanciamento, serbatoi di olio lubrificante o canali di instradamento dei cavi all'interno del foro.
2. Ottimizzazione dello spazio: Non è richiesto spazio di installazione aggiuntivo per i componenti sulla copertura terminale del motore o sul corpo dell'apparecchiatura, il che può effettivamente ridurre la dimensione assiale complessiva dell'apparecchiatura.
3. Equilibrio della rigidità: Ottimizza la distribuzione dello spessore delle pareti dei fori ciechi attraverso l'analisi degli elementi finiti, mantenendo la rigidità torsionale e la resistenza alla flessione equivalenti agli alberi pieni e riducendo il peso di oltre il 30%.
4. Protezione sigillante: L'estremità aperta del foro cieco può essere abbinata a una struttura di tenuta, che blocca efficacemente l'ingresso di polvere e vapore acqueo all'interno e protegge i componenti integrati da eventuali danni.
Il nostro team di ingegneri vanta più di dieci anni di esperienza tecnica nel campo degli alberi di precisione. Controlliamo l'intero processo, dalla selezione delle materie prime all'ispezione del prodotto finito. Ogni albero motore a foro cieco è sottoposto a molteplici processi di ispezione di precisione per garantire la coerenza e la stabilità dei prodotti in lotti.
Rispetto ai tradizionali alberi motore solidi e agli alberi a foro passante, i nostri prodotti presentano vantaggi significativi nella progettazione strutturale, nella precisione della lavorazione e nei costi di utilizzo, che possono apportare un miglioramento del valore reale ai clienti.
1. Leggero e ad alta rigidità: La struttura cava riduce efficacemente l'inerzia rotazionale di oltre il 40%, migliora la velocità di risposta dell'accelerazione e della decelerazione del motore e il design ottimizzato dello spessore delle pareti garantisce che la rigidità della trasmissione non venga influenzata, particolarmente adatto per condizioni servo ad alta velocità.
2. Riduzione integrata dei costi: Il design dei componenti funzionali integrati nei fori ciechi elimina staffe di montaggio aggiuntive, strutture di tenuta e procedure di lavorazione, riducendo i costi complessivi del 15%-25% per unità di apparecchiatura.
3. Precisione stabile e affidabile: Adottando il processo composito di tornitura-alesatura CNC completato in un unico serraggio, la coassialità tra foro cieco e perno è controllata stabilmente entro 0,01 mm, evitando l'accumulo di tolleranze geometriche causato dal serraggio secondario.
4. Eccellenti prestazioni di protezione: Non è presente alcuno spazio passante nella parte inferiore del foro cieco, il che può ottenere un effetto di protezione IP65 con la struttura di tenuta della faccia terminale, prevenendo efficacemente la perdita di olio lubrificante e l'intrusione di sostanze inquinanti esterne.
5. Eccellente equilibrio dinamico: La struttura a foro cieco può aggiungere direttamente pesi di bilanciamento all'interno del corpo dell'albero senza ulteriori forature o saldature di pesi di bilanciamento sulla superficie dell'albero, migliorando la stabilità durante il funzionamento ad alta velocità e riducendo vibrazioni e rumore.
Dopo anni di iterazione tecnica, la tecnologia di lavorazione di Blind Hole Motor Shaft è molto matura, il tasso di resa del prodotto è mantenuto stabilmente al di sopra del 99,5% e i tempi di consegna sono inferiori del 30% rispetto alla media del settore.
Tutti i parametri sono contrassegnati in base all'effettiva capacità di produzione di massa, che può essere personalizzata e regolata in base alle esigenze specifiche del cliente. I parametri delle specifiche convenzionali sono mostrati nella tabella seguente:
| Elemento parametro | Gamma di specifiche | Standard di controllo della precisione |
|---|---|---|
| Diametro interno foro cieco | φ2～φ30 mm | Tolleranza ±0,01 mm |
| Profondità del foro cieco | 5～150 mm | Tolleranza di profondità ±0,02 mm |
| Diametro esterno dell'albero | φ3～φ50 mm | La tolleranza può essere personalizzata al livello h6 |
| Eccentricità del diametro | - | ≤0,01~0,02 mm |
| Coassialità | Foro cieco e diario | ≤0,01 mm |
| Rugosità superficiale | Parete interna con foro cieco | Ra≤0,8μm |
| Materiale dell'albero | - | Acciaio 40Cr, 45#, acciaio inossidabile, acciaio per cuscinetti opzionale |
| Durezza del trattamento termico | - | HRC28-62 personalizzabile |
Nota: quanto sopra sono specifiche convenzionali di produzione di massa. Per requisiti speciali oltre la gamma, contattare il nostro team di ingegneri per la valutazione. Abbiamo la capacità di lavorazione di prodotti con alberi con lunghezza massima di 500 mm e diametro esterno massimo di 80 mm.
Per garantire prestazioni stabili e durata del prodotto, seguire le specifiche riportate di seguito durante l'installazione, l'uso e la conservazione, per evitare di compromettere la precisione del prodotto e il normale utilizzo a causa di un funzionamento improprio.
1. Conferma dei parametri personalizzati: Durante la personalizzazione, è necessario contrassegnare chiaramente il diametro interno del foro cieco, i requisiti di tolleranza della profondità e le dimensioni corrispondenti dei componenti integrati. Si consiglia di fornire disegni dei componenti integrati o campioni fisici per la verifica dell'adattamento. Parametri poco chiari possono portare a specifiche incompatibili e influenzare direttamente l'installazione e l'uso.
2. Installazione dei componenti integrati: Quando si installano componenti integrati come sensori e pesi di bilanciamento, maneggiarli con cura, utilizzare strumenti speciali per il montaggio a pressione e non colpire direttamente la parete interna del foro cieco o premere con forza, per evitare di graffiare la parete del foro o causare deformazioni dell'albero che influiscono sulla precisione della trasmissione finale.
3. Protezione durante l'uso: Durante il funzionamento dell'apparecchiatura, assicurarsi che l'estremità del foro cieco sia ben sigillata, evitare che acqua, fluido da taglio, polvere e altre impurità entrino nel foro cieco, per evitare danni ai componenti integrati, corrosione delle pareti del foro o guasti al bilanciamento dinamico.
4. Ispezione e manutenzione regolari: Si consiglia di effettuare un'ispezione di routine delle condizioni di tenuta del foro cieco ogni 3 mesi. Se il sigillo risulta invecchiato, allentato o danneggiato, sostituirlo in tempo per garantire l'effetto di protezione della tenuta ed evitare guasti all'apparecchiatura causati dal guasto della guarnizione.
5. Requisiti dell'ambiente di archiviazione: Quando si conservano i prodotti, posizionarli in un ambiente di magazzino asciutto e ventilato, privo di gas corrosivi. Evitare di premere l'estremità del foro cieco verso il basso durante lo stoccaggio. Si consiglia di appendere verticalmente i prodotti con stelo lungo o di supportarli orizzontalmente con telai a forma di V per evitare deformazioni di flessione causate da sollecitazioni a lungo termine.
Sappiamo che clienti diversi hanno requisiti diversi per la progettazione delle apparecchiature, quindi forniamo servizi di personalizzazione flessibili durante tutto il processo e collaboriamo con i clienti per completare lo sviluppo del prodotto fin dalle prime fasi di progettazione.
1. Personalizzazione delle dimensioni: Tutte le dimensioni come diametro interno del foro cieco, profondità, spessore della parete, struttura del gradino, sede per chiavetta, filettatura possono essere elaborate in base ai requisiti del disegno del cliente. Il diametro minimo del foro può essere φ2 mm e il rapporto massimo della profondità del foro può raggiungere 10:1.
2. Personalizzazione della struttura: Supporta l'elaborazione di strutture speciali come gradini, scanalature di bloccaggio, scanalature per l'olio e fori di cablaggio all'interno di fori ciechi e può progettare strutture di posizionamento in base ai requisiti di installazione dei componenti integrati dei clienti.
3. Personalizzazione dei materiali: Fornire diverse opzioni di materiali in base alle condizioni di lavoro del cliente, tra cui acciaio 45#, 40Cr bonificato, acciaio per cuscinetti, acciaio inossidabile 304/316, lega di alluminio, ecc., e può fornire servizi di trattamento termico e trattamento superficiale.
4. Collaborazione nei processi: Il nostro team di ingegneri può intervenire in anticipo durante la fase di progettazione del prodotto del cliente, fornire una verifica collaborativa del disegno 3D, avanzare suggerimenti di ottimizzazione dal punto di vista della tecnologia di elaborazione e aiutare i clienti a ridurre le difficoltà e i costi di elaborazione.
5. Supporto campione: Fornire campioni gratuiti (specifiche convenzionali), il periodo di campionamento è di 7-10 giorni, entrare nella fase di produzione di massa dopo aver confermato che i campioni sono qualificati, riducendo i rischi di sviluppo iniziale dei clienti.
Creiamo file di prodotto indipendenti per ciascun albero motore a foro cieco personalizzato, registrando la tecnologia di elaborazione, i dati di ispezione e le informazioni sui lotti per garantire la coerenza dei successivi ordini all'ingrosso.
In quanto azienda high-tech nazionale, abbiamo istituito un sistema di controllo della qualità dell'intero processo, dall'ingresso delle materie prime alla consegna del prodotto finito, garantendo che ciascun prodotto consegnato ai clienti soddisfi i requisiti di trasmissione di precisione.
1. Certificazione del sistema: Ha superato la certificazione del sistema di gestione della qualità ISO9001, sta promuovendo la certificazione del sistema di qualità dell'industria automobilistica IATF16949 e il processo di produzione è implementato in stretta conformità con gli standard di sistema.

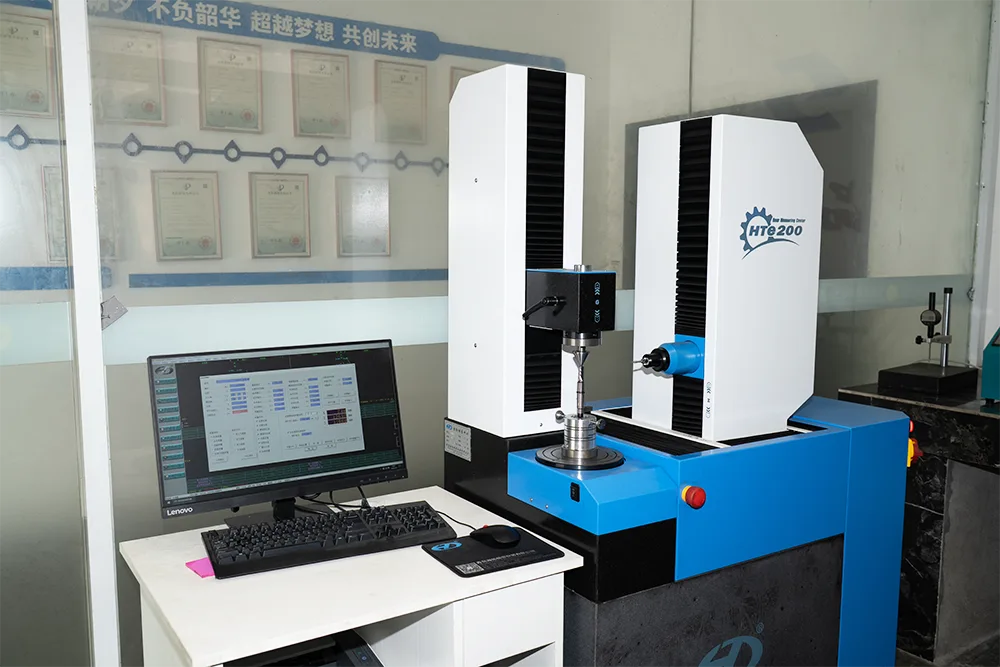

2. Garanzia sull'attrezzatura: La fabbrica è dotata di 26 rettificatrici cilindriche CNC, 6 rettificatrici senza centri ad alta precisione, 3 centri di lavoro compositi di tornitura-fresatura, 6 macchine dentatrici e un set completo di apparecchiature di prova di precisione, comprese apparecchiature di ispezione ottica automatica, durometri, proiettori bidimensionali, misuratori di rugosità superficiale, centri di prova di ingranaggi, misuratori di cilindricità, ecc.
3. Tecnologia brevettata: L'azienda possiede 11 brevetti di modelli di utilità, tra cui cuscinetti con struttura sigillata, cuscinetti facili da lubrificare, strutture di alberi motore combinate, strutture di alberi motore ad alta tenuta, ecc. Molte tecnologie brevettate vengono applicate ai prodotti con alberi a foro cieco per migliorare l'affidabilità del prodotto.
4. Processo di ispezione: Ogni prodotto è sottoposto a sei processi di ispezione: ispezione delle materie prime, ispezione del primo pezzo durante la lavorazione, ispezione della durezza del trattamento termico, ispezione della tolleranza geometrica a dimensione intera, ispezione della rugosità superficiale e ispezione dell'equilibrio dinamico. I rapporti di ispezione possono essere forniti con la merce.
5. Impegno di garanzia: Tutti i prodotti prevedono un periodo di garanzia estesa di 24 mesi. In caso di problemi di qualità in condizioni di utilizzo normale, forniamo un servizio di sostituzione gratuito e forniamo soluzioni entro 48 ore per eventuali problemi durante il periodo di garanzia.
I nostri prodotti per alberi motore a foro cieco sono stati forniti in lotti a molte aziende rinomate nei settori dei veicoli a nuova energia, dell'automazione industriale e degli elettrodomestici di fascia alta e la qualità del prodotto è stata riconosciuta all'unanimità dai clienti.
Con prestazioni eccellenti, questo prodotto è ampiamente utilizzato nei settori delle apparecchiature di precisione con requisiti elevati di spazio di installazione, risposta dinamica e precisione di trasmissione.
1. Servomotori ad alta velocità: Utilizzato nei servomotori per robot industriali, macchine utensili CNC e apparecchiature di automazione. La caratteristica del basso momento di inerzia migliora la precisione di posizionamento dell'attrezzatura, la stabilità del movimento e la velocità di risposta.
2. Veicoli a nuova energia: Utilizzato per motori di azionamento e motori ausiliari di veicoli a nuova energia. I sensori di temperatura e i sensori di velocità possono essere installati nei fori ciechi per realizzare il monitoraggio in tempo reale dello stato operativo del motore.
3. Attrezzature per pompe e valvole di precisione: Utilizzato per alberi di trasmissione di pompe magnetiche, pompe dosatrici e valvole ad alta pressione. La struttura del foro cieco può avere una camera di lubrificazione incorporata per realizzare una lubrificazione esente da manutenzione a vita e prolungare la durata dell'attrezzatura.
4. Attrezzature mediche: Utilizzato per componenti di trasmissione di precisione di apparecchiature di test medici e robot chirurgici. L'elevata coassialità e le caratteristiche di bassa vibrazione soddisfano i requisiti di alta precisione delle apparecchiature mediche.
5. Elettrodomestici di fascia alta: Utilizzato in lavatrici inverter di fascia alta, compressori di condizionatori d'aria, aspirapolvere e altri motori di elettrodomestici, riducendo il rumore di funzionamento e migliorando l'efficienza energetica.
6. Modelli aerospaziali: Utilizzato per motori ad alta velocità di aeromodelli e droni. Il design leggero può migliorare la durata della batteria e la manovrabilità.
Per requisiti speciali di diversi scenari applicativi, possiamo eseguire ottimizzazioni mirate del processo per alberi motore a foro cieco, come trattamento anticorrosivo, lavorazione ad altissima precisione, selezione di materiali speciali, ecc.
Non solo forniamo prodotti di alta qualità, ma forniamo anche supporto tecnico per tutto il ciclo di vita, in modo che i clienti non debbano preoccuparsi dell'approvvigionamento.
1. Servizio prevendita: Fornire consulenza professionale per la selezione dei parametri tecnici, team di ingegneri che integrano le esigenze dei clienti 1 a 1, assistere i clienti nell'ottimizzazione della progettazione del prodotto, fornire soluzioni di ottimizzazione dei costi e fornire campioni gratuiti per i test.
2. Servizio di produzione: Gli ordini all'ingrosso forniscono tracciabilità della qualità dell'elaborazione CNC dell'intero processo, feedback visivo di 48 ore sull'avanzamento della produzione, supportano il modello di inventario gestito dal fornitore VMI e possono rispondere rapidamente ai requisiti di inserimento degli ordini di emergenza.
3. Servizio post-vendita: periodo di garanzia ultra lungo di 24 mesi, i problemi di qualità globale rispondono con soluzioni entro 48 ore, il supporto tecnico in loco può essere fornito quando necessario e le soluzioni di aggiornamento dei processi sono fornite gratuitamente.
4. Servizio di allarme rapido: Stabilire un database sull'usura delle apparecchiature del cliente, fornire avvisi tempestivi di manutenzione e suggerimenti sui pezzi di ricambio in base all'utilizzo del cliente, per evitare perdite causate dall'arresto imprevisto delle apparecchiature.
5. Garanzia logistica: I prodotti con specifiche convenzionali hanno scorte di sicurezza e possono essere spediti entro 3 giorni dall'ordine. I prodotti personalizzati vengono consegnati secondo la data di consegna concordata, supportano la distribuzione logistica globale e possono collaborare con gli spedizionieri designati dal cliente.
Scegliendo l'albero Guanshuo, scegli non solo un prodotto, ma anche un servizio di partner tecnico a lungo termine fornito da un team di professionisti con oltre dieci anni di esperienza nella lavorazione di alberi di precisione.
A1: Gli alberi motore con foro cieco hanno prestazioni di tenuta migliori senza tappi di tenuta aggiuntivi, resistenza alla torsione maggiore del 20% e posizionamento del sensore integrato più conveniente.
A2: Il diametro interno minimo del foro cieco è φ2 mm e il rapporto massimo profondità/diametro è 10:1. Rapporti di profondità maggiori possono essere valutati dal nostro team di ingegneri.
A3: Il processo di alesatura convenzionale può raggiungere Ra ≤ 0,8 μm e possiamo raggiungere Ra ≤ 0,2 μm attraverso processi di laminazione e levigatura per requisiti speciali.
A4: Sì, possiamo elaborare scanalature per anelli di sicurezza, scanalature per l'olio lubrificante, gradini di posizionamento, filettature interne e altre strutture speciali all'interno di fori ciechi.
A5: Tempi di consegna del campione: 1--3 giorni lavorativi per i campioni in stock, 7--12 giorni per i campioni lavorati su misura e 12--18 giorni per gli articoli che richiedono un trattamento termico o una finitura superficiale speciale. Tempi di produzione di massa: 15-25 giorni lavorativi, a seconda della quantità e della complessità. Il servizio rapido è disponibile su richiesta per ordini urgenti.
A6: Il MOQ delle parti standard è 500--1000 pezzi; alberi/ingranaggi personalizzati: 300 pezzi; Acciaio legato 42CrMo: 800 pezzi. Gli ordini inferiori al MOQ sono accettati con un supplemento per piccoli ordini del 30%-50%, che verrà annullato se il valore dell'ordine è ≥ 5.000 USD. Gli articoli misti possono combinare le quantità per soddisfare il MOQ ed evitare costi aggiuntivi. Per i clienti abituali che ripetono è disponibile un MOQ negoziabile inferiore.
Nome dell'azienda: Ningbo Guanshuo Precision Hardware Co., Ltd.
Indirizzo: Qingqing Road 268-1, sottodistretto di Jiaochuan, distretto di Zhenhai, città di Ningbo, provincia di Zhejiang, Cina
Telefono: +86-15990709753
Se stai cercando un fornitore affidabile di alberi motore con foro cieco, non esitare a contattarci per un preventivo dettagliato e supporto tecnico. Il team di Guanshuo ti fornirà con tutto il cuore soluzioni di trasmissione di precisione convenienti.
