Guanshuo Precision Hardware Co., Ltd. presenta l'albero motore conico, un componente dell'albero di trasmissione ad alta precisione progettato specificamente per la trasmissione di coppia elevata e condizioni di lavoro con carichi pesanti. In qualità di produttore e fornitore leader di alberi motore di precisione in Cina, Guanshuo è profondamente impegnata nel campo della lavorazione della ferramenta di precisione da oltre un decennio. È un'impresa high-tech a livello nazionale, ha superato la certificazione del sistema di gestione della qualità ISO9001 e detiene 11 tecnologie brevettate. Il prodotto adotta un design con adattamento superficiale conico senza chiavetta, ottenendo la trasmissione della coppia attraverso il pre-serraggio assiale senza la necessità di sedi per chiavetta o scanalature. L'installazione e lo smontaggio sono efficienti e convenienti, rendendolo particolarmente adatto a scenari di trasmissione con carichi pesanti che richiedono una manutenzione frequente.
L'albero motore conico è un albero di trasmissione di precisione che trasmette la coppia attraverso l'attrito della superficie conica, con la funzione principale di ottenere una trasmissione di potenza ad alta affidabilità in condizioni di connessione senza chiavetta. La sua struttura di adattamento superficiale conico sostituisce i tradizionali metodi di connessione a chiave, eliminando i punti di concentrazione delle sollecitazioni e consentendo una distribuzione del carico più uniforme. Questo prodotto è ampiamente utilizzato in apparecchiature di automazione industriale, sistemi di trasmissione di veicoli a nuova energia, compressori di elettrodomestici, componenti di pompe e valvole e apparecchiature mediche, dove la precisione e l'affidabilità della trasmissione sono fondamentali. Per i sistemi di trasmissione che richiedono frequenti avviamenti e arresti, funzionamento in avanti-indietro o resistenza ai carichi d'urto, l'albero è la soluzione di scelta ideale.
L'albero di Guanshuo incorpora molteplici vantaggi tecnici nella progettazione e nella produzione, garantendo prestazioni eccellenti in scenari di trasmissione con carichi pesanti:
1. Superficie conica senza chiave adatta per una trasmissione della coppia più affidabile
L'albero abbandona le tradizionali strutture con sede per chiavetta e utilizza la cooperazione tra superficie conica e manicotto conico per ottenere il bloccaggio per attrito. Il tasso di contatto della superficie conica è ≥90%, garantendo un'area di contatto sufficiente e la capacità di trasmissione della coppia è significativamente superiore alle normali connessioni a chiave. Poiché non è presente alcuna sede per chiavetta che indebolisca la resistenza del corpo dell'albero, vengono migliorate anche la rigidità complessiva e la resistenza alla fatica dell'albero.
2. Installazione e smontaggio efficienti e convenienti
L'accoppiamento superficiale conico può essere installato semplicemente tramite pre-serraggio assiale, senza la necessità di assemblaggio a caldo, assemblaggio a freddo o attrezzature specializzate per il montaggio a pressione. Per lo smontaggio è sufficiente allentare il dado di pre-serraggio per separare le superfici coniche, riducendo notevolmente i tempi di fermo macchina per la manutenzione dell'attrezzatura e la sostituzione dei componenti. Per scenari applicativi che richiedono ispezioni regolari o frequenti sostituzioni dei componenti della trasmissione, questa funzionalità riduce significativamente i costi di manutenzione e le ore di manodopera.
3. Elevata coassialità e adattamento preciso
Guanshuo è dotato di apparecchiature di rettifica cilindrica CNC ad alta precisione e strumenti di ispezione ottica completamente automatici, garantendo che la coassialità dell'albero motore conico sia controllata entro ≤0,01 mm. Questo livello di precisione soddisfa i severi requisiti dei sistemi di trasmissione di precisione in termini di eccentricità radiale e concentricità, riducendo efficacemente vibrazioni e rumore durante la trasmissione e prolungando la durata di servizio di cuscinetti e guarnizioni.
4. Eccellente resistenza agli urti e capacità di sovraccarico
Il metodo di trasmissione della coppia attraverso l'attrito della superficie conica consente una distribuzione uniforme del carico lungo la superficie conica, evitando il problema della concentrazione delle sollecitazioni sul lato della chiavetta nelle connessioni con chiavetta. Quando sottoposto a carichi d'urto o sovraccarichi istantanei, l'albero dimostra affidabilità e durata superiori, rendendolo adatto a condizioni di lavoro ad alto impatto come apparecchiature di frantumazione, macchinari di trasporto e dispositivi di sollevamento.
| Parametro | Gamma di specifiche |
|---|---|
| Tolleranza conicità | AT7 ～ AT9 |
| Eccentricità radiale | ≤0,005 ～ 0,02 mm |
| Rugosità superficiale | Ra0,8 ~ Ra1,6 |
| Velocità di contatto della superficie conica | ≥90% |
| Coassialità | ≤0,01 mm |
I parametri tecnici sopra indicati possono essere personalizzati in base ai requisiti applicativi specifici. Guanshuo dispone di oltre 60 normali macchine CNC e 26 rettificatrici cilindriche CNC, fornendo una capacità di produzione flessibile per soddisfare ordini in lotti con diversi livelli di precisione e specifiche dimensionali.
L'albero di Guanshuo è stato verificato e applicato in molteplici settori industriali:
Apparecchiature per l'automazione industriale--- Adatto per giunti di robot, mandrini di macchine utensili CNC, linee di assemblaggio automatizzate e altri scenari con elevati requisiti di precisione di trasmissione e velocità di risposta.
Sistemi di guida per veicoli a nuova energia--- Essendo un componente principale della trasmissione dei motori di azionamento, il design senza chiavetta dell'albero può sopportare impatti di coppia elevata durante l'avvio, l'arresto e l'accelerazione del veicolo.
Elettrodomestici e Compressori--- In apparecchiature quali compressori per aria condizionata e compressori per frigoriferi che si avviano e si arrestano frequentemente, la funzionalità di montaggio e smontaggio rapido della superficie conica migliora significativamente l'efficienza di produzione e manutenzione.
Pompa, valvola e attrezzatura per il trattamento dell'acqua--- L'elevata coassialità dell'albero garantisce un funzionamento regolare della pompa, riduce l'usura delle guarnizioni e prolunga la durata complessiva dell'apparecchiatura.
Accessori per apparecchiature mediche--- La linea di prodotti Guanshuo copre accessori per apparecchiature mediche di precisione e l'elevata precisione e affidabilità dell'albero motore conico soddisfa i severi requisiti dei dispositivi medici per i componenti di trasmissione.

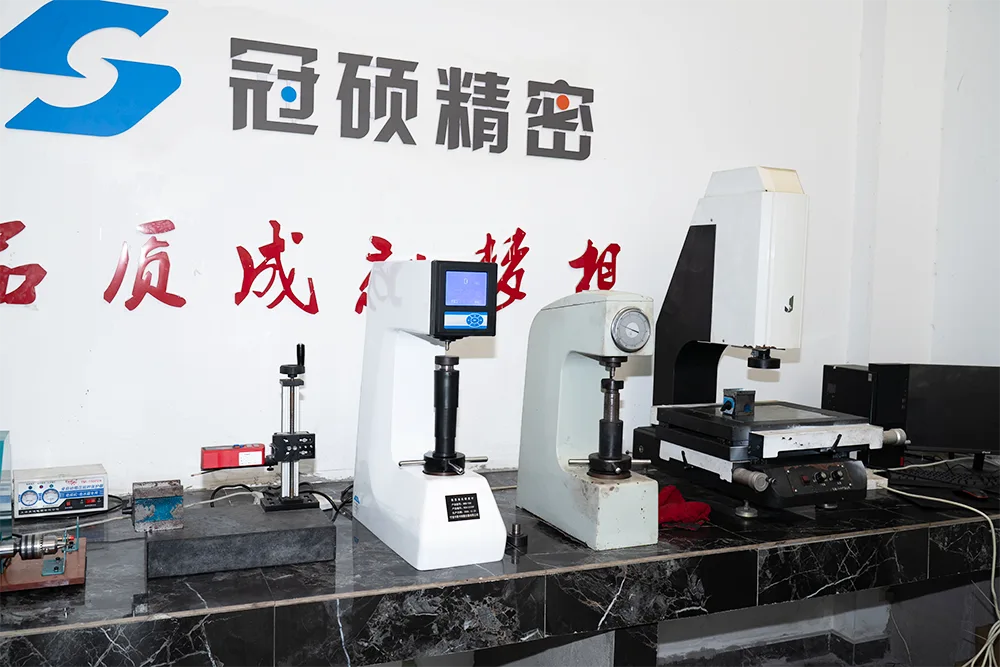

Guanshuo Precision Hardware Co., Ltd. ha superato la certificazione del sistema di gestione della qualità ISO9001 e implementa il controllo di qualità dell'intero processo, dall'ingresso delle materie prime alla spedizione del prodotto finito. L'azienda dispone di un dipartimento di qualità indipendente (6 ispettori di qualità a tempo pieno) e di attrezzature di ispezione complete, tra cui tester di durezza, proiettori bidimensionali, misuratori di rugosità superficiale, centri di prova di ingranaggi, misuratori di cilindricità e altro ancora. Inoltre, Guanshuo detiene 11 tecnologie brevettate relative agli alberi motore, che coprono progetti innovativi come strutture di tenuta dei cuscinetti, strutture combinate di alberi motore e alberi di posizionamento per l'installazione di cuscinetti. Queste tecnologie brevettate forniscono una solida base tecnica per l'ottimizzazione delle prestazioni e lo sviluppo personalizzato dell'albero.
Guanshuo fornisce servizi personalizzati sull'intera catena, dalla revisione dei disegni, alla selezione dei materiali, alla progettazione del processo, alla produzione di massa. Il processo di fabbricazione dell'albero comprende:
1. Ispezione e taglio dei materiali--- Selezionare rigorosamente acciaio legato di alta qualità o materiali personalizzati per garantire che la composizione del materiale e le proprietà meccaniche soddisfino i requisiti.
2. Tornitura di precisione CNC--- Utilizzare torni CNC per completare la lavorazione grezza e semifinita del corpo dell'albero, con sovrametallo di rettifica riservato.
3. Rettifica conica--- Utilizzare smerigliatrici cilindriche CNC ad alta precisione per la rettifica di precisione della superficie conica, garantendo che la tolleranza della conicità e la rugosità superficiale soddisfino i requisiti di progettazione.
4. Ispezione e verifica--- Utilizzare apparecchiature di ispezione ottica completamente automatiche, misuratori di cilindricità e altri strumenti per condurre un'ispezione al 100% delle dimensioni chiave come conicità, coassialità e rotondità.
5. Pulizia e imballaggio antiruggine--- Dopo il trattamento di pulizia, i prodotti finiti vengono imballati con prodotti antiruggine per garantire stabilità di qualità durante il trasporto e lo stoccaggio.
In qualità di produttore e fornitore professionale di alberi motore conici in Cina, Guanshuo Precision Hardware Co., Ltd. ha guadagnato la fiducia dei clienti globali grazie ai seguenti vantaggi:
● Oltre un decennio di esperienza nella lavorazione di precisione --- Dalla sua fondazione nel 2016, l'azienda si è costantemente concentrata sulla ricerca e sviluppo e sulla produzione di nuclei per alberi motore ad alta precisione.
● Attrezzature di produzione avanzate --- L'azienda possiede 26 rettificatrici cilindriche CNC, 6 dentatrici, 2 centri di lavoro, 3 macchine combinate torni-fresatura, 6 rettificatrici senza centri ad alta precisione e oltre 60 altre normali macchine CNC.
● Sistema di qualità completo --- La certificazione ISO9001, un team di ispezione qualità indipendente e un'ispezione ottica completamente automatica garantiscono una qualità costante per ogni albero.
● Supporto tecnologico per i brevetti --- 11 brevetti relativi all'albero motore forniscono supporto tecnico per l'innovazione e la personalizzazione del prodotto.
● Esperienza di cooperazione tra marchi --- Rapporti di cooperazione consolidati con marchi rinomati come Goldsmiths, Decathlon (Francia), Omron e Yasi, con qualità del prodotto convalidata dal mercato.
● Risposta e consegna rapide --- Impegno di risposta al preventivo entro 24 ore, supporto per la personalizzazione del campione e la produzione di massa.
L'albero è un albero di trasmissione ad alte prestazioni lanciato da Guanshuo Precision Hardware Co., Ltd., che combina anni di esperienza nella lavorazione di precisione con l'innovazione tecnologica. Il suo design con adattamento superficiale conico senza chiavetta supera le tradizionali soluzioni di connessione a chiave in termini di affidabilità della trasmissione della coppia, praticità di installazione, resistenza agli urti e precisione della coassialità. È la scelta ideale per scenari con carichi pesanti, frequenti avviamenti e interventi di manutenzione elevata. Supportata dal sistema di certificazione ISO9001, da apparecchiature avanzate di produzione e ispezione e da 11 tecnologie brevettate, Guanshuo si impegna a fornire ai clienti globali soluzioni per alberi personalizzabili e di alta qualità.
A1: No. Trasmette la coppia attraverso l'attrito della superficie conica, eliminando sedi per chiavetta o scanalature. Ciò evita la concentrazione dello stress e offre prestazioni migliori sotto carichi di impatto.
A2: No. L'installazione viene eseguita tramite pre-serraggio assiale, non è necessario alcun assemblaggio caldo/freddo o una pressa speciale. Per lo smontaggio è sufficiente allentare il dado: la manutenzione è rapida e semplice.
A3: Scenari di carico pesante, avvii-arresti frequenti, retromarcia e manutenzione regolare. Usi tipici: automazione industriale, azionamenti di veicoli elettrici, compressori, pompe, valvole, frantoi, trasportatori. Funziona bene sotto impatto e sovraccarico.
R4: Sì. La coassialità è controllata entro ≤0,01 mm, soddisfacendo le esigenze di trasmissione di precisione. Utilizziamo smerigliatrici CNC ad alta precisione e ispezione ottica automatica per verificarne la coerenza.
R5: Sì. Offriamo la personalizzazione dell'intera catena, dalla revisione dei disegni, alla selezione dei materiali fino alla progettazione del processo. Possiamo personalizzare il rapporto di conicità, le dimensioni, i gradi di precisione, il trattamento superficiale, ecc.
A6: certificato ISO9001, con un team di controllo qualità indipendente e attrezzature di ispezione complete. Ispezione al 100% dalla materia prima al prodotto finito. Deteniamo inoltre 11 brevetti relativi agli alberi motore.
A7: Invia richiesta tramite il nostro sito web o e-mail. Rispondiamo entro 24 ore con supporto tecnico e prezzi. Sono supportati i campioni e la produzione di massa.
