Risposta rapidaUn albero motore è la barra d'acciaio rotante al centro di un motore elettrico. Trasporta la coppia dal rotore al carico, mantiene il rotore e i cuscinetti in posizione e imposta la precisione di funzionamento dell'intero motore. Gli alberi motore sono realizzati come tipi pieni o cavi, in acciaio al carbonio, acciaio legato o acciaio inossidabile e sono lavorati con tolleranze strette mediante tornitura, rettifica e trattamento termico. L'albero giusto dipende dalla coppia, dalla velocità, dal grado di precisione e dall'applicazione finale del motore.
ILalbero motoreè una delle parti più piccole di un motore elettrico. È anche uno dei più impegnativi. Un albero con una rotazione di pochi micron può causare vibrazioni, rumore, usura dei cuscinetti e guasti prematuri al motore. Questa guida spiega cosa fa un albero motore, i tipi principali, i materiali e i gradi utilizzati e le specifiche che determinano la qualità. Copre anche come viene realizzato un albero di precisione e come scrivere una specifica che un produttore può citare rapidamente.
Un albero motore è l'asse rotante centrale di un motore elettrico. Su di esso è fissato il rotore. Quando il motore gira, l'albero trasferisce quella rotazione, sotto forma di coppia, a qualunque cosa aziona il motore. Quel carico potrebbe essere un cambio, una girante di una pompa, una ventola o la trasmissione di un veicolo.
L'albero fa quattro lavori contemporaneamente. Trasmette la coppia senza torcere o affaticare. Individua il rotore nel centro esatto dello statore. Gira nei cuscinetti, quindi le sue superfici del perno determinano la precisione di funzionamento. Inoltre fornisce la funzione di azionamento, come una sede per chiavetta o una scanalatura, che accoppia il motore al carico.
Poiché fa tutte e quattro le cose, l'albero è una parte di precisione, non una semplice asta. Piccoli errori di rotondità, rettilineità o finitura superficiale si manifestano come vibrazioni e calore. Questo è il motivo per cui i perni degli alberi vengono rettificati, non semplicemente torniti, e perché il bilanciamento e la eccentricità vengono controllati prima della spedizione.
Gli alberi motore si dividono prima in pieni e cavi. Quindi si dividono nuovamente grazie alla caratteristica di azionamento lavorata su di essi. Guanshuo Precision costruisce tutti questi come parti standard o personalizzate.
A albero motore solidoè una barra piena d'acciaio. È la scelta predefinita. È forte, rigido e semplice da realizzare. La maggior parte degli elettrodomestici, delle pompe e dei motori industriali in genere utilizzano alberi pieni.
A albero motore cavoha un foro al centro. Questo foro riduce il peso e l'inerzia rotante. Può anche trasportare un liquido di raffreddamento, un cablaggio o un secondo albero. Gli alberi cavi sono comuni nei motori dei veicoli elettrici, nei robot e nei mandrini ad alta velocità, dove la leggerezza e il raffreddamento sono importanti. Il foro può essere passante, cieco o conico.
L'estremità dell'albero necessita di un modo per afferrare il carico. Le caratteristiche comuni sono:
| Tipo di albero | Funzionalità di guida | Meglio per |
|---|---|---|
| Albero liscio | Superficie piana, senza chiave | Mozzi a pressare, giunti a morsetto, pulegge |
| Albero della chiavetta | Una o due sedi per chiave fresate | Azionamenti a coppia elevata con mozzo con chiavetta |
| Albero scanalato | Denti assiali multipli | Azionamenti per veicoli elettrici e cambio, elevata densità di coppia |
| Albero a gradini | Diversi diametri lungo la lunghezza | Individuazione di cuscinetti, guarnizioni e ingranaggi nei punti prestabiliti |

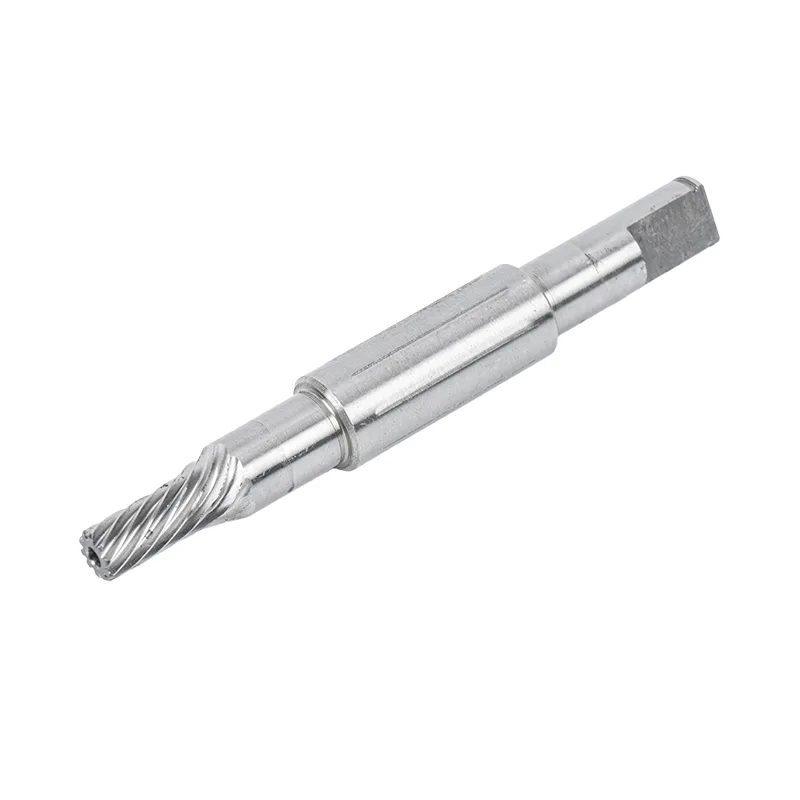

Molti alberi combinano caratteristiche. Una singola parte può essere calpestata, trasportare aunica sede per chiavettaOslot con doppia chiavee terminano con una spline. Al di là di questi,scopo generaleEalberi motore specialicoprire la geometria personalizzata per motori specifici.
La scelta del materiale determina la robustezza, la durata all'usura e la resistenza alla corrosione dell'albero. Tre famiglie coprono quasi tutti i motori.
| Famiglia | Gradi tipici | Perché viene scelto |
|---|---|---|
| Acciaio al carbonio | 1045/C45 | Basso costo, buona resistenza, facile da lavorare. Utilizzato per elettrodomestici generali e alberi industriali. |
| Acciaio legato | 4140, 4340 | Maggiore resistenza e durata alla fatica. Risponde bene al trattamento termico. Utilizzato per alberi a coppia elevata ed EV. |
| Acciaio inossidabile | 303, 304, 316L, 431 | Resistenza alla corrosione per pompe, motori alimentari, medicali e marini. Il 316L è adatto all'uso medico e igienico. |
La scelta è un compromesso. L'acciaio al carbonio è il più economico. L'acciaio legato offre la migliore resistenza alla fatica una volta indurito. L'acciaio inossidabile resiste alla ruggine ma costa di più ed è più difficile da lavorare. Per un motore bagnato o sottoposto a lavaggio, aalbero liscio in acciaio inoxspesso si ripaga in termini di durata.
Due alberi possono sembrare uguali e funzionare in modo molto diverso. La differenza sta nei numeri sul disegno. Queste sono le specifiche che contano di più, con i valori che Guanshuo detiene nella produzione.
| Spec | Cosa controlla | Gamma Guanshuo |
|---|---|---|
| Tolleranza dimensionale | Montaggio di cuscinetti, ingranaggi e mozzi | Standard IT5–IT6, IT4–IT5 per uso medico |
| Rugosità superficiale (Ra) | Durata dei cuscinetti e delle guarnizioni, attrito | Ra≤0,4 μm su perni rettificati |
| Concentricità/eccentricità (TIR) | Vibrazioni e rumore | TIR ≤0,01 mm, tipico 0,005 mm |
| Durezza | Resistenza all'usura e alla fatica | 42–48 HRC tipico, fino a 60–65 HRC sui mandrini |
| Equilibrio dinamico | Funzionamento regolare alla velocità | Grado G0.1–G0.4 |
| Vita a fatica | Vita utile sotto carico | ≥15.000 ore, oltre 1.000.000 di cicli di coppia |
Tolleranza e runout sono quelli che gli acquirenti sottospecificano maggiormente. Se il tuo motore è silenzioso e ad alta velocità, chiedi un runout ridotto e una finitura superficiale fine sui perni dei cuscinetti. Queste due specifiche determinano la maggior parte del comportamento in termini di rumore e vibrazioni.
Un albero di qualità viene costruito in più fasi. Ogni fase rimuove l'errore dall'ultima. Questo è il percorso utilizzato da Guanshuo per un tipico albero temprato.
L'ordine conta. La molatura avviene dopo la tempra, perché la tempra distorce la parte. La molatura prima di un albero morbido, quindi l'indurimento, annullerebbe la precisione. Questo è un motivo comune per cui gli alberi economici esauriscono la tolleranza durante il servizio.
Diversi settori sollecitano l'albero in modi diversi. Le specifiche seguono il dovere.
I motori dei veicoli elettrici girano velocemente e fanno spesso retromarcia. Prediligono alberi cavi in acciaio legato, spesso scanalati, per una bassa inerzia e un'elevata densità di coppia. L'equilibrio e la resistenza alla fatica sono fondamentali ad alti regimi.
I servomotori e i giunti dei robot necessitano di un runout ridotto e di un posizionamento ripetibile. Gli alberi cavi instradano i cavi e riducono la massa in movimento. L'obiettivo è la resistenza alla fatica di oltre un milione di cicli.
Ventole, pompe e compressori funzionano in grandi volumi a costi inferiori. Gli alberi pieni in acciaio al carbonio con sede per chiavetta o accoppiamento liscio sono la norma. Il funzionamento silenzioso e la lunga durata sono ancora importanti per l'utente finale.
I motori medicali e a semiconduttore richiedono la massima qualità. Guanshuo li costruisce dall'acciaio inossidabile 316L alla tolleranza IT4-IT5 per resistenza alla corrosione e movimento pulito e preciso.
Una specifica chiara ottiene un preventivo veloce e accurato. Dai questi punti a un produttore ed eviterai avanti e indietro.
Se hai solo un campione o uno schizzo approssimativo, va bene. Un'officina competente può eseguire il reverse engineering di un albero e proporre le tolleranze. Più è possibile compilare l'elenco sopra riportato, più stretta sarà la prima citazione.
Ningbo Guanshuo Precision Hardware costruisce alberi motore dal 2016. Lo stabilimento utilizza 26 rettificatrici cilindriche CNC e 6 rettificatrici senza centri ad alta precisione, supportate da linee di tornitura e trattamento termico CNC. Questa capacità di macinazione è ciò che mantiene la tolleranza IT5-IT6 e un volume Ra≤0,4 μm.
L'azienda opera secondo ISO9001, detiene 11 brevetti ed è un'impresa high-tech a livello nazionale. Gli alberi vengono spediti in veicoli a nuova energia, automazione industriale, elettrodomestici e motori medicali in tutto il mondo. Ogni particolare viene lavorato su disegno del cliente, dall'aalbero per uso generalead adesign personalizzato speciale.
Invia il tuo disegno, campione o dettagli sul servizio. Guanshuo Precision esaminerà le specifiche e restituirà un preventivo per alberi pieni, cavi, con sede per chiavetta, scanalati o a gradini in acciaio al carbonio, legato o inossidabile.
